X5 Wire Feeder 300

I dette afsnit beskrives opbygningen af X5 Wire Feeder 300 Manuel og 300 AP/APC.

Der kan forekomme modelspecifikke afvigelser.

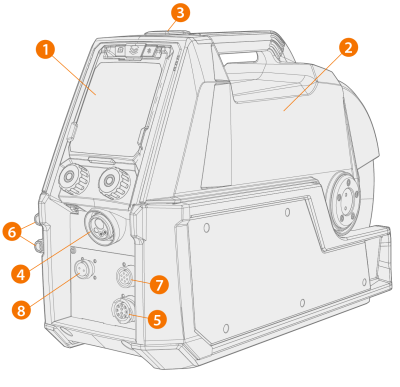

1.

Betjeningspanel (og det hængslede dæksel til betjeningspanelet)

>>  Flere oplysninger om betjeningspanelet for X5 Wire Feeder 300 AP/APC findes i AP/APC-betjeningspanel.

>>  Flere oplysninger om betjeningspanelet til X5 Wire Feeder 300 Manuel findes i Manuelt betjeningspanel.

2.

Øverste dæksel

>>  Låge til trådbokskabinet

>>  Håndtag

	Hold trådboksens øverste dæksel lukket under svejsning for at nedsætte risikoen for personskader eller elektrisk stød. Hold også det øverste dæksel lukket på andre tider for at holde trådboksen ren indvendigt.
	Håndtaget er beregnet til brug ved korte løft med håndkraft. Kortvarig ophængning af enheden i håndtaget med slynger (f.eks. til flytning) er tilladt.

3.

Lås til øverste dæksel

4.

Euro-stik for tilslutning af svejsekabel

5.

Stik til styrekabel

6.

Stik til kølemidlets indgang og afgang (farvekodet)

7.

Stik til synkronisering af subfeeder

8.

kun X5 Wire Feeder 300 AP/APC: Stik til spændingsfølerkabel

Se betjeningspanelindstillingerne for de understøttede subfeeders.

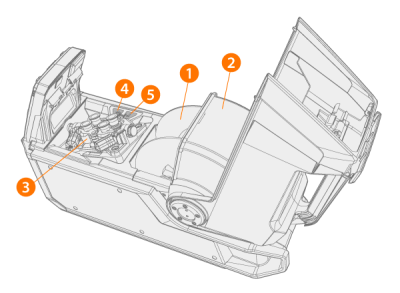

Inde i trådboksen (trådbokskabinettet)

1.

Trådrulle

>>  Flere oplysninger om trådspolerne findes i Trådspoler og nav (300).

2.

Trådspoledæksel

3.

Trådværkets rullemekanisme

4.

Trådfremføringsknap

>>  Køre svejsetråden fremad (med lysbuen slukket.

5.

Gastestknap

>>  Test gasflowet og skyl gasledningen.

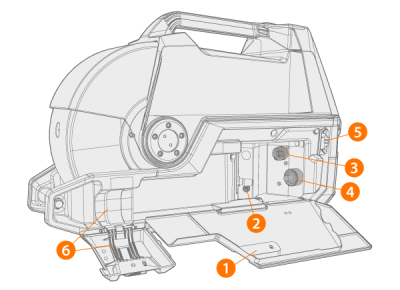

Inde i trådboksen (mellemkabelkabinet)

1.

Mellemkabelkabinettets dør og lås

2.

Lynkobling til beskyttelsesgasslange

3.

Stik til styrekabel

4.

Stik til svejsestrømskabel

5.

Køleslangens monteringshul

6.

Mellemkablets aflaster

7.

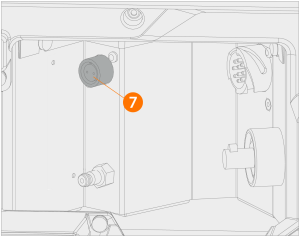

X5 Wire Feeder 300 AP/APC: Stik til spændingsfølerkabel til mellemkabel

Flere oplysninger om montering og tilslutning af kablerne findes i X5-mellemkabel og Montering af kabler.

Hvis det indbyggede rotameter til gas medfølger, er det også placeret i mellemkabelskabet.

Monteringstilbehør til trådboks

X5 Wire Feeder 300 kan installeres oven på en X5 Power Source med et af følgende monteringssæt (tilvalg):

•

Faste monteringsplader og låsemekanisme til en trådboks

•

Drejeplade med låsemekanisme til to trådbokse

•

Dobbelt drejeplade med to låsemekanismer til to trådbokse

•

Drejeplade med kontravægtarm til en trådboks.
