X5 Wire Feeder HD300

I dette kapitel beskrives opbygningen af X5 Wire Feeder HD300.

Der kan forekomme modelspecifikke afvigelser.

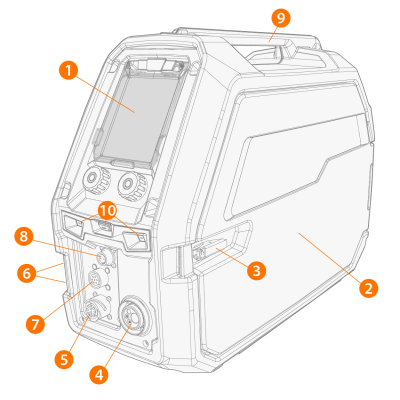

X5 Wire Feeder HD300:

1.

Betjeningspanel (og det hængslede dæksel til betjeningspanelet)

>>  Flere oplysninger om betjeningspanelet til X5 Wire Feeder 300 Manuel findes i Manuelt betjeningspanel.

>>  Flere oplysninger om betjeningspanelet for X5 Wire Feeder 300 AP/APC findes i AP/APC-betjeningspanel.

2.

Låge til trådbokskabinet

Hold trådboksens kabinetlåge lukket under svejsning for at nedsætte risikoen for personskader eller elektrisk stød. Hold også kabinetlågen lukket på andre tidspunkter for at holde trådboksen ren indvendigt.

3.

Lås på kabinettets låge

4.

Euro-stik for tilslutning af svejsekabel

5.

Stik til styrekabel

6.

Stik til kølemidlets indgang og afgang (farvekodet)

7.

Stik til synkronisering af subfeeder

Se AP/APC-betjeningspanel: Enhedens indstillinger for at få den komplette liste over understøttede subfeedere.

8.

Kun AP/APC-modeller: Stik til spændingsfølerkabel

9.

Håndtag

Ophængning af udstyret fra håndtaget ved hjælp af dedikeret ophængstilbehør (dvs. til løft eller flytning) er muligt.

10.

LED-arbejdslygter med lyskontakt i midten

>>  Lyskontakt: Første tryk tænder lyset (fuld lysstyrke), andet tryk dæmper lyset (medium lysstyrke), tredje tryk slukker lyset

>>  Indeholder et indbygget batteri (batteriet oplades, når udstyret er tilsluttet lysnettet).

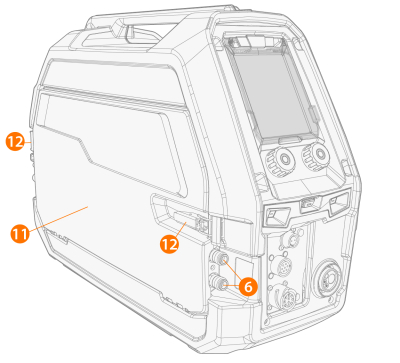

11.

Lås på mellemkabelkabinet

12.

Låsepaler til lås på mellemkabelkabinet

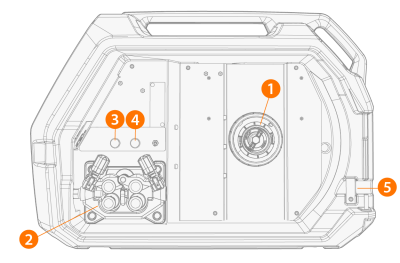

Inde i trådboksen (trådbokskabinettet)

1.

Trådspolenav

>>  Flere oplysninger om trådspolen findes i Installation og udskiftning af tråd (X5 WF HD300).

2.

Trådværkets rullemekanisme

3.

Gastestknap

>>  Test gasflowet og skyl gasledningen.

4.

Trådfremføringsknap

>>  Køre svejsetråden fremad (med lysbuen slukket.

5.

Åbning til ledning af trådspolesæt (tilvalg)

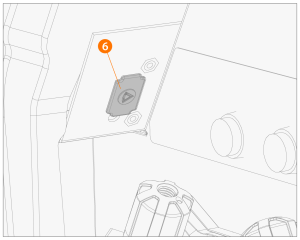

6.

USB-stik

>>  Til opdatering af software/firmware.

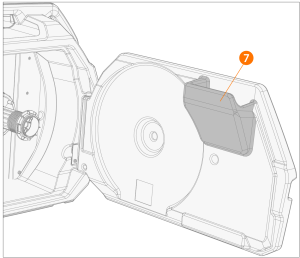

7.

Opbevaring af dele

>>  Til midlertidig opbevaring af mindre genstande.

Hvis det valgfrie indbyggede rotameter til gas anvendes, er det også placeret i trådbokskabinettet.

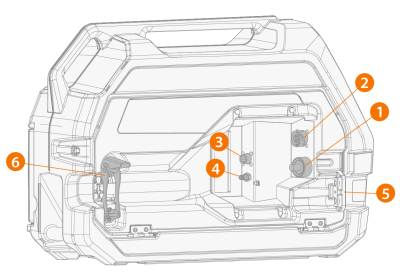

Inde i trådboksen (mellemkabelkabinet)

1.

Stik til svejsestrømskabel

2.

Stik til styrekabel

3.

Stik til spændingsfølerkabel

4.

Lynkobling til beskyttelsesgasslange

5.

Køleslangens monteringshul

6.

Mellemkablets aflaster (justerbar)

Flere oplysninger om montering og tilslutning af kablerne findes i X5-mellemkabel og Montering af kabler.

Ved X5 Wire Feeder HD300 åbnes trådboksens kabinetdør på siden. Dette skal bemærkes, når man overvejer at installere en dobbelt trådboks-opsætning på en dobbelt roterende plade.
