Installation av utrustning på vagnen X3T4 (tillval)
Vagnen X3T4 är en 4-hjulig vagn med gasflaskhållare för X3 FastMig som finns som tillval.
Utöver denna instruktion bör du även läsa de installationsinstruktioner som medföljer vagnen.
Verktyg som krävs:
|

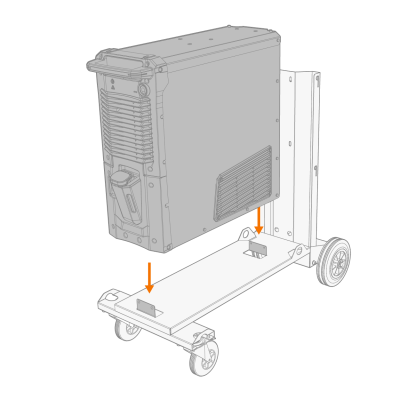

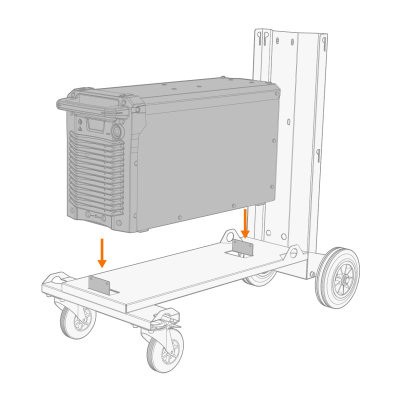

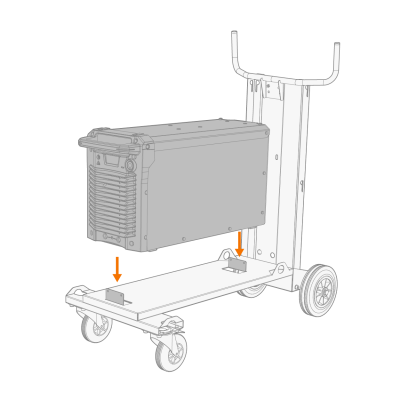

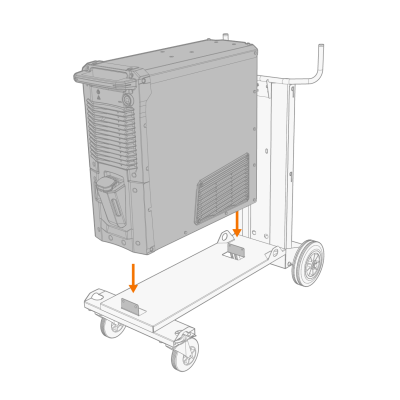

| 1. | Installera strömkällan på vagnen. |
| 2. | Säkra strömkällan på vagnen. |

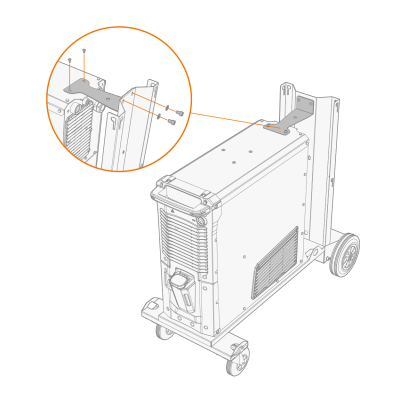

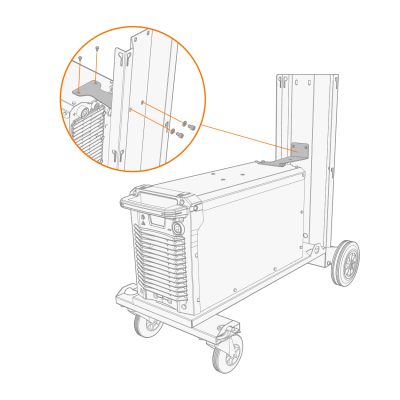

>> Med fästet som medföljer vagnen:
|

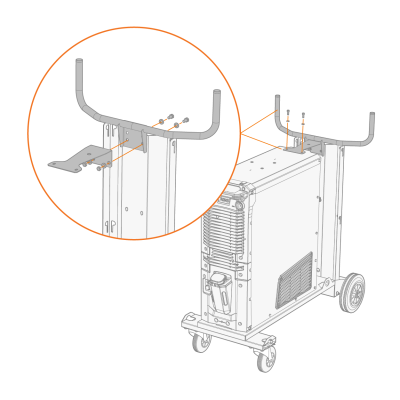

Observera också att handtaget/kabelhållaren ska monteras tillsammans med fästbygeln när du använder en vattenkyld strömkälla: Installera kablar (X3 WF HD300) eller Installation av kablar (X3 WF HD200). |

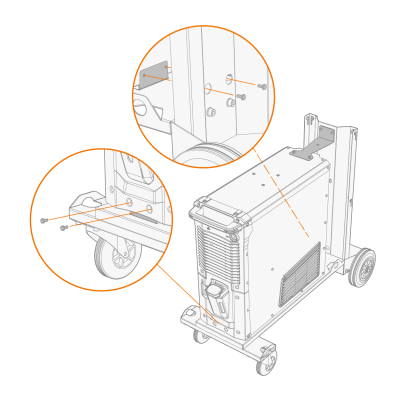

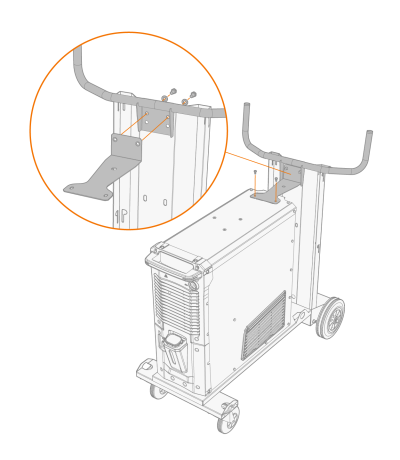

X3 strömkälla, modeller med standardhöjd:

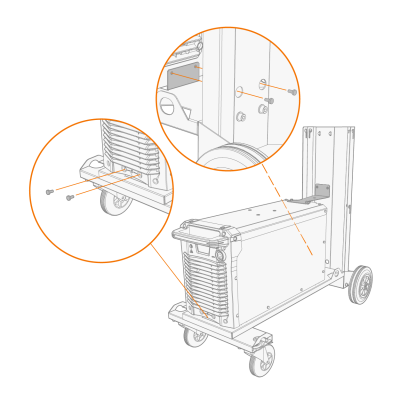

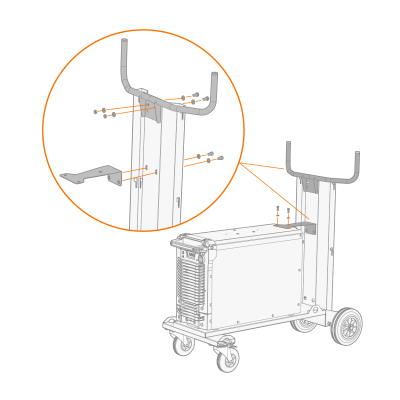

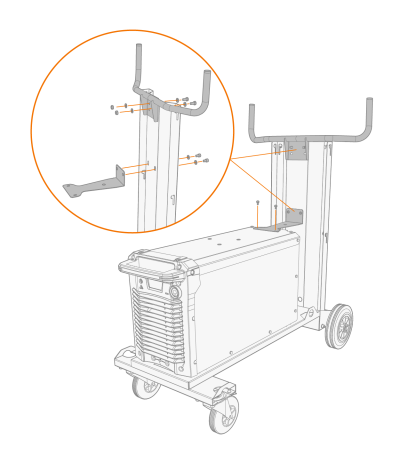

X3 strömkälla, högre modeller med flerspänningsenhet:

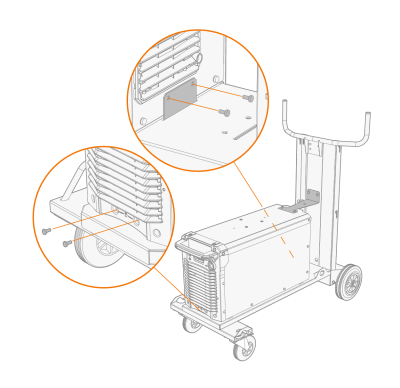

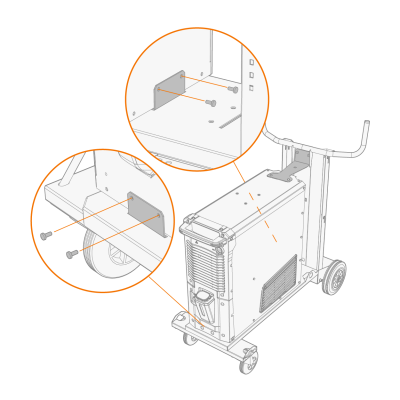

>> Samt med två skruvar fram och två skruvar bak (använd skruvarna som medföljer fästet):
|
|
Trådmatarverket X3 HD200 kan installeras ovanpå strömkällan med hjälp av den fasta monteringsplattan för trådmatarverket och skyddsmedar. |
|
|

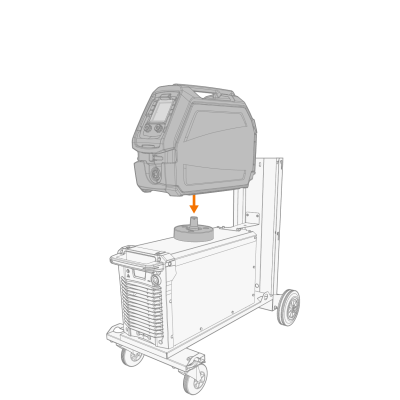

X3 Wire Feeder HD300 kan installeras ovanpå strömkällan med hjälp av trådmatarverkets runda monteringsplatta (tillåter vridning). |
| 3. | Montera trådmatarverkets montageplatta på strömkällan. |
>> X3 WF HD200: Se Installation av trådmatarverk med fast platta (X3 WF HD200) för mer information.
>> X3 WF HD300: Se Installera trådmatarverk med monteringsplatta (X3 Wire Feeder HD300) för mer information.

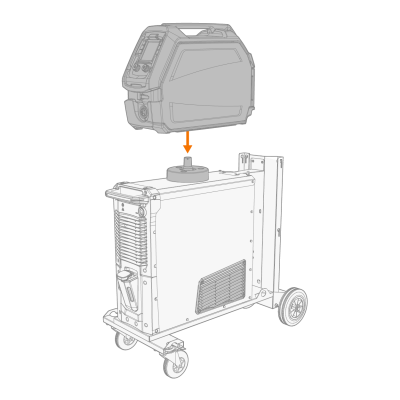

| 4. | Placera trådmatarverket på montageplattan ovanpå strömkällan. |
>> X3 WF HD200: Se Installation av trådmatarverk med fast platta (X3 WF HD200) för mer information.
>> X3 WF HD300: Se Installera trådmatarverk med monteringsplatta (X3 Wire Feeder HD300) för mer information.

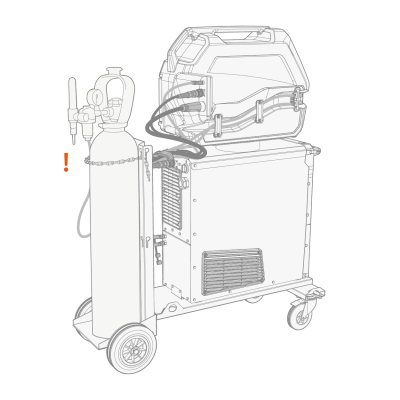

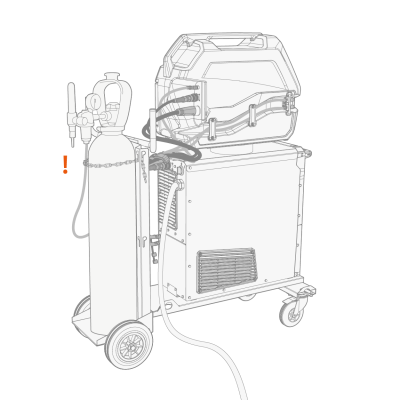

| 5. | Placera gasflaskan på det bakre stället och fäst den med kedjan som medföljer vagnen. |
Om du behöver lyfta utrustningen, se Lyftutrustning.
