Installation av trådmatarverk med fast platta (X3 WF HD200)

I detta avsnitt beskrivs installationen av trådmatarverket X3 HD200 ovanpå strömkällan med den fasta monteringsplattan.

Trådmatarverket X3 HD200 kan installeras ovanpå strömkällan med hjälp av den fasta monteringsplattan för trådmatarverket med extra skyddsmedar. Denna metod är inte tillämplig på X3 Wire Feeder HD300.

Verktyg som krävs:

1.

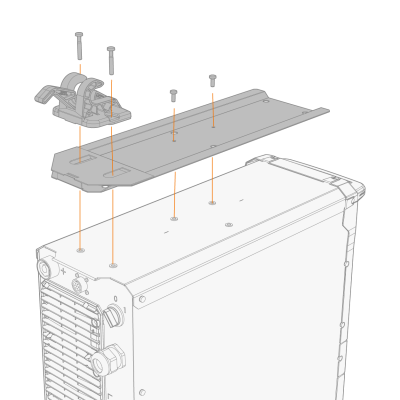

Montera monteringsplåten för det fasta trådmatarverket på strömkällan, med låsmekanismen på baksidan.

2.

Montera skyddsmedarna på trådmatarverket.

3.

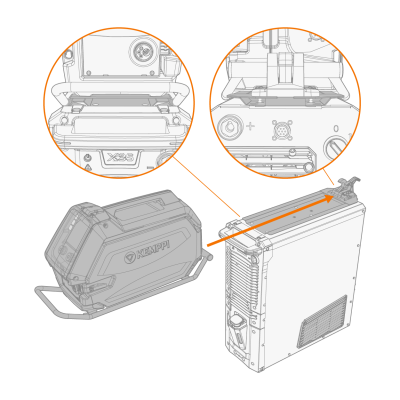

Lyft trådmatarverket ovanpå den fasta monteringsplattan, något framåt. Se till att monteringsgränssnittet är korrekt inriktat och tryck trådmatarverket bakåt, in i låsmekanismen. De främre fästflikarna på skyddsmedarna måste gå in under monteringsplattans främre kanter.
