Installera kablar

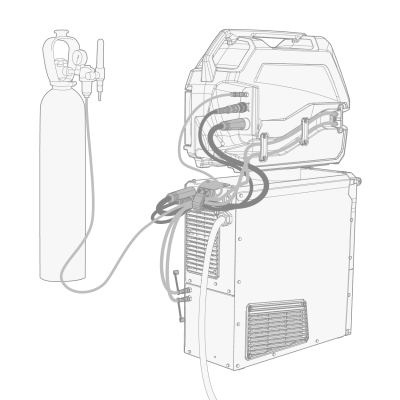

Anslut först mellanledaren till trådmatarverket och därefter till strömkällan. För beskrivning av kontakten, se X3 wire feeder.

Verktyg som krävs:

Dra kablarna så snyggt som möjligt.

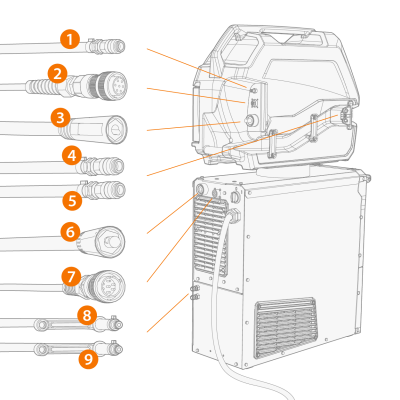

Anslut svetsströmkabeln (3) till trådmatarverket. Tryck in kabeln så långt det går och vrid kopplingen medurs för att dra åt kabeln så att den sitter fast.

Dra åt svetsströmkabeln så mycket du kan för hand. Om svetsströmkabeln sitter löst, kan det leda till överhettning.

Tryck skyddsgasslangen (1) mot slangkopplingen så att den låses fast.

Anslut styrkabeln (2) till kontakten. Vrid hylsan medurs så att den låses fast.

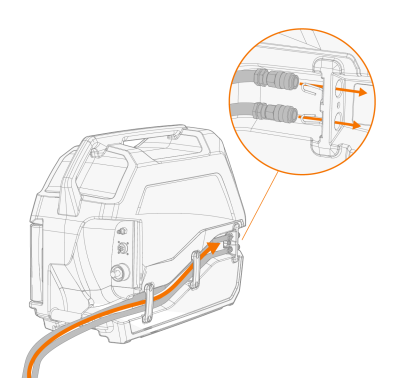

Om utrustningen är vattenkyld, placera kylvätskeslangarna (4, 5) i kanalen på sidan av trådmatarverket och för in anslutningarna genom öppningarna.

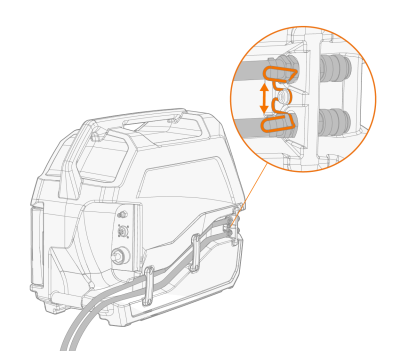

Tryck ihop fjäderfästet för att fästa slanganslutningarna. När du har lossat fjäderfästet, se till att det låses på plats i spåren i slangkopplingen.

Fäst kabelfästena.

Anslut svetsströmkabeln (6) till pluskontakten (+) på strömkällan.

Anslut styrkabeln (7) till strömkällan.

Anslut skyddsgasslangen till gasflaskan.

10.

Om utrustningen är vattenkyld, anslut kylvätskeslangarna (8, 9) till kylenheten. Slangarna är färgkodade.

11.

Fäst kablarna med de medföljande kabelklämmorna beroende på din utrustningsinstallation. Kabelklämmorna hjälper till att leda kablarna och fungerar som en dragavlastning.

De 1,5 meter långa mellanledarna levereras med en kabelklämma fäst i kabeländen närmast strömkällan.
Mellanledare som är fem meter eller längre har två kabelklämmor monterade, en vid strömkällan och en vid trådmatarverket.

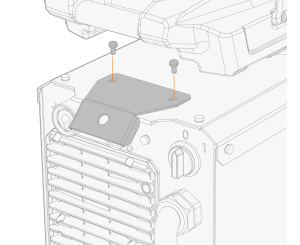

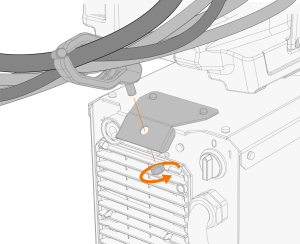

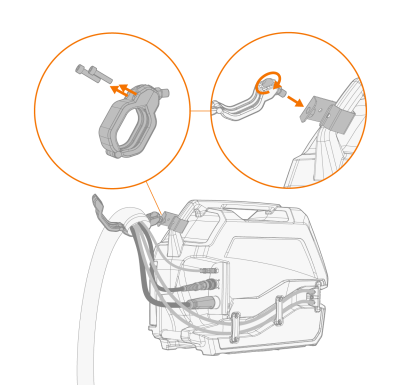

>> Om trådmatarverket är installerat ovanpå strömkällan kan den bifogade kabelklämman fästas på en hållare, som finns som tillbehör, på strömkällan (med den medföljande muttern):

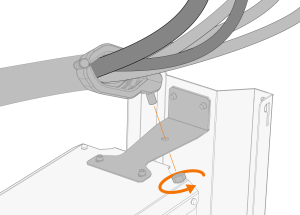

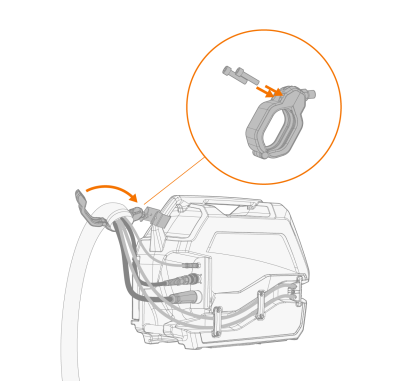

>> När strömkällan är monterad på vagn, fäst den medföljande kabelklämman på vagnens stödfäste (med den medföljande muttern):

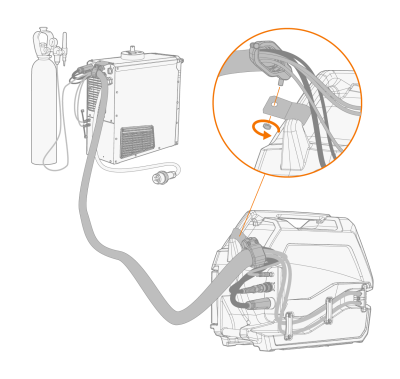

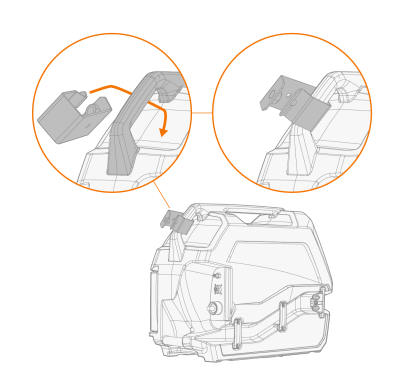

>> Kablar som är fem meter eller längre: För att säkra änden av mellanledaren närmast trådmatarverket, placera det extra stödfästet runt trådmatarverkets bakre handtag och fäst kabelklämman på det (med den medföljande muttern).

För anslutning av återledare och MIG/MAG-svetspistolen till systemet, se Anslutning av svetspistol och återledare.

För de flesta MIG/MAG-applikationer och tillsatsmaterial ansluts trådmatarverkets svetsströmkabel till strömkällans pluspol. Polariteten kan väljas genom att svetsströmkabeln och återledaren ansluts till antingen minuspolen (-) eller pluspolen (+) på strömkällan. För detta ändamål finns en extra kabelförlängning för mellanledarens svetsströmkabel som tillval.

Kontrollera att du anslutit och dragit åt alla kablar ordentligt.

Mellanledaren värms upp under svetsning. Kablarna måste hanteras med försiktighet direkt efter svetsning.
