X3 wire feeder

Detta avsnitt beskriver X3 wire feeder.

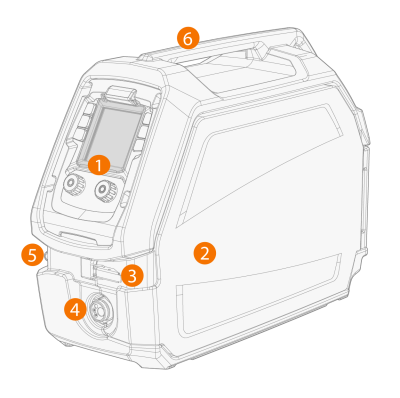

1.

Funktionspanel (och skyddslock med gångjärn)

>>  För mer information om funktionspanelen till X3 wire feeder, se X3 funktionspanel.

2.

Dörr till trådmatarverk

Håll trådmatarverket stängt under svetsningen för att minska risken för skador eller elstötar. Håll matarverket stängt även vid då det inte används för att hålla insida ren.

3.

Trådmatarverkets dörrlås

4.

Euro-koppling för anslutning av svetspistol

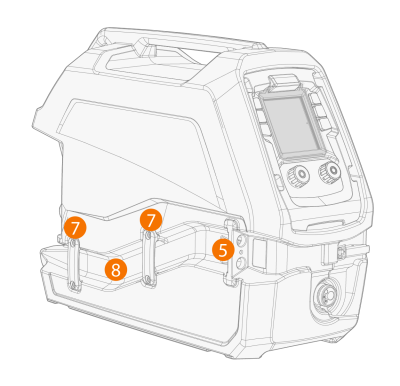

5.

Hållare för kylvätskeslangarnas in- och utlopp

6.

Handtag

7.

Hållare för kylvätskeslangar

8.

Kanal för kylvätskeslangar.

Insida trådmatarverk (trådmatarverkets skåp)

1.

Trådbobin och bobinnav

>>  För mer information om trådbobin, se Installation och byte av tråd/rörelektroden och trådbobin.

2.

Trådmatarverkets matarhjulsenhet

3.

Förvaringsutrymme för delar

>>  För tillfällig förvaring av mindre föremål.

4.

Öppning för anslutning till monteringsplatta

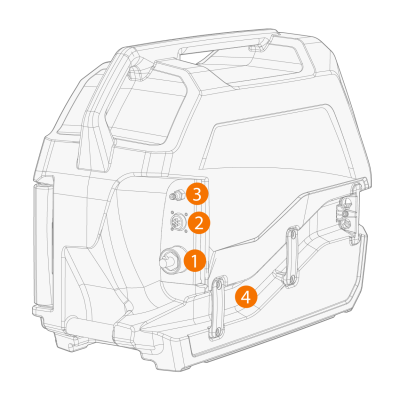

Trådmatarverk, baksida

1.

Anslutning för svetsströmkabel

2.

Anslutning för manöverkabel

3.

Anslutning för skyddsgasslang

4.

Kanal för kylvätskeslangar.

För installation och anslutning av kablarna se vidare i X3 mellanledare och Installera kablar.
