Installation och byte av tråd/rörelektroden och trådbobin

Detta avsnitt beskriver hur man installerar tråd/rörelektroden och trådbobin i X3 wire feeder.

Anslut MIG/MAG-svetspistolen till trådmatarverket innan du installerar trådbobinen.

När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen.

Se alltid till att matarhjulen är anpassade för det aktuella tillsatsmaterialet (diameter och material). Se även Installation och byte av matarhjul.

Så här installerar du trådbobinen:

1.

Öppna trådmatarverkets skåp.

2.

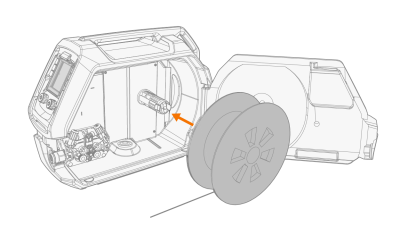

Sätt in trådbobinen på bobinnavet och tryck in bobinen i trådmatarverket tills låsmekanismens låsklämmor låser fast den.

Kontrollera att bobinen sitter åt rätt håll och att tillsatsmaterialet löper från bobinens undersida till matarhjulen.

Vid installation måste stiftet bredvid bobinnavet i trådmatarverket passa in med och föras in i hålet i bobinen eller bobinadaptern. För alternativ för adapter för trådbobin, se Trådbobiner.

3.

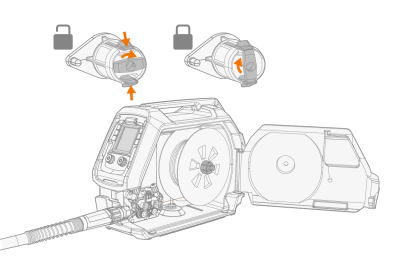

Säkra låsklämmorna genom att vrida vredet i mitten av bobinnavet.

4.

Justera bobinbromsen vid behov genom att justera bobinbromsens åtdragningsskruv i mitten av bobinnavet.

>>  Bromskraften kan justeras genom att vrida justerskruven med en platt skruvmejsel genom hålet i låsvredet.

Det tryck som du ska applicera beror på storlek och vikt på tillsatstråden och bobinen, men också på trådmatningshastigheten. Ju tyngre trådbobin och ju snabbare trådmatarhastighet, desto större behov att öka bromsbelastningen. Justera trycket, säkra låsklämman, ställ in trådmatningshastigheten och kontrollera att bromskraften är tillräcklig för att tillsatsmaterialet inte släpper från bobinen vid övermatning.

Så här tar du bort trådbobinen:

1.

Frigör låsklämmorna genom att vrida vredet i mitten av bobinnavet.

2.

Tryck låsklämmorna något mot mitten.

3.

Borttagning av trådbobinen.

Så här installerar du tillsatsmaterialet:

1.

Frigör änden på tråden från bobinen och kapa av eventuell deformerad bit så att änden blir rak.

Kontrollera att tråden inte åker av bobinen när du släpper den.

2.

Fila av änden på tråden så att den blir jämn.

Vassa kanter på trådänden kan skada trådledaren.

3.

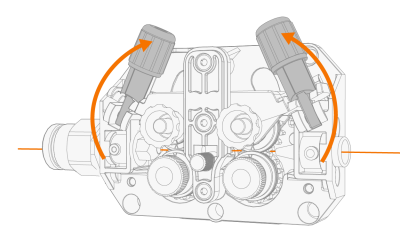

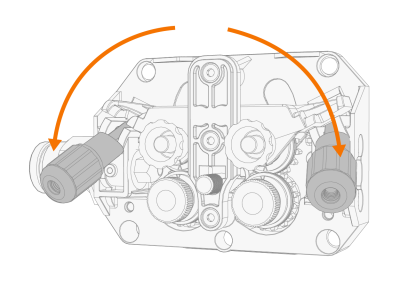

Frigör tryckhjulets låsarmar så att du kan flytta isär matarhjulen.

4.

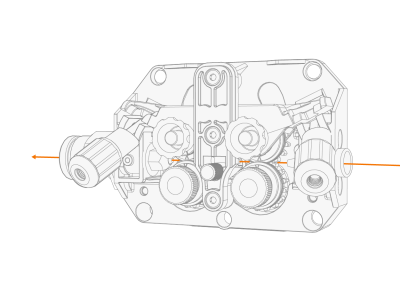

För in tillsatsmaterialet genom inloppsröret och det mellersta styrröret och sedan in i utloppsröret som matar in tillsatsmaterialet i svetspistolen.

5.

Tryck in tillsatsmaterialet för hand mot svetspistolen så att tråden når trådledaren (cirka 20 cm).

6.

Stäng tryckhjulets låsarmar så att tillsatsmaterialet låses fast mellan matarhjulen. Kontrollera att tillsatsmaterialet passar in i matarhjulens spår.

7.

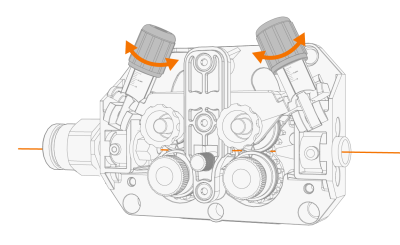

Justera matarhjulstrycket med hjälp av vreden på låsarmarna.

>>  De graderade skalorna på tryckhjulets låsarmar indikerar trycket som appliceras på en relativ skala från 1 till 10.

Applicera jämnt tryck på båda armarna.

För högt tryck kan orsaka skador på tillsatsmaterialet (särskilt aluminium och fyllda/belagda tillsatsmaterial) och hindra matningen av tillsatsmaterialet. För högt tryck ökar också belastningen på trådmatningsmekanismen.

8.

Stäng trådmatarverkets skåp.

9.

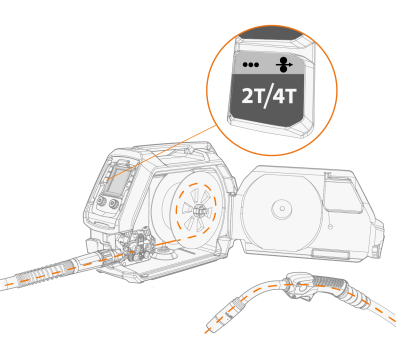

Tryck på trådinmatningsknappen för att mata in tillsatsmaterialet i svetspistolen. Stanna när tråden når svetspistolens kontaktmunstycke.

>>  I X3 wire feeder aktiveras trådinmatningen när du trycker länge på avtryckarlogikknappen på funktionspanelen.

Se upp för tråden när den når kontaktmunstycket och lämnar svetspistolen.

10.

Se innan du svetsar till att svetsparametrarna och inställningarna på funktionspanelen är de rätta för din svetsapplikation.

>>  Se X3 funktionspanel för mer information.
