Installation och byte av matarhjul

Byt ut matarhjulen när materialet och/eller diametern på tillsatsmaterialet ändras.

Välj nya matarhjul enligt tabellerna som visas här: Slitdelar till X3 wire feeder.

För byte av matarhjul:

1.

Öppna trådmatarverkets skåp.

2.

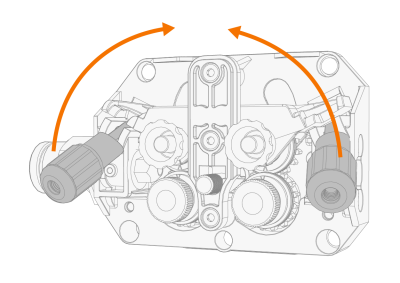

Lossa tryckhjulets låsarmar på trådmatningsmekanismen.

3.

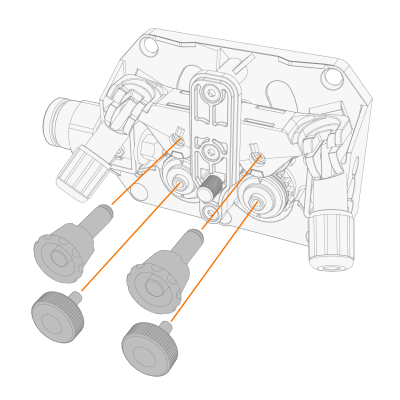

Dra ut tryckhjulets fästtappar och skruva loss matarhjulets låsskruvar.



4.

Öppna tryckhjulets hållare och ta bort tryckhjulen.

5.

Ta bort matarhjulen.

6.

Följ de föregående stegen i omvänd ordning för att montera matarhjulen. Passa in skåran i botten på drivhjulen med tappen på drivaxeln.

7.

Sätt tillbaka monteringshylsorna och fästtapparna så att driv- och tryckhjulen låses på sina platser.

8.

Sänk ner tryckhjulets låsarmar för att säkra tryckhjulen.

9.

Stäng trådmatarverkets skåp.

Se Installation och byte av tråd/rörelektroden och trådbobin för mer information om installation av tillsatsmaterial.
