X3 mellanledare

Mellanledare för X3 FastMig finns i flera olika längder och konfigurationer för att passa din utrustning.

För installation av mellanledare, se Installera kablar (X3 WF HD300).

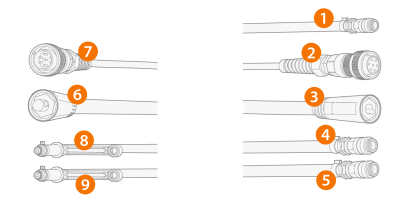

1.

Skyddsgasslang (WF)

2.

Styrkabel (WF)

3.

Svetsströmskabel (WF)

4.

Kylvattenslang (utlopp/inlopp, färgkodad) (WF)

5.

Kylvattenslang (utlopp/inlopp, färgkodad) (WF)

6.

Svetsströmskabel (PS)

7.

Styrkabel (PS)

8.

Gäller endast för vattenkylda modeller: Kylvattenslang (utlopp/inlopp, färgkodad) (PS)

9.

Gäller endast för vattenkylda modeller: Kylvattenslang (utlopp/inlopp, färgkodad) (PS)

(PS = mellanledarens ände mot strömkällan, Power Source, WF = mellanledarens ände mot trådmatarverket, Wire Feeder.)

Specifikationer för mellanledare

Kabel	Svetsströmskabel, storlek	Slangpaketets längd	Kylning	Anslutningstyper
X37001MG	70 mm2	1,5 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X39501MG	95 mm2	1,5 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37005MG	70 mm2	5 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37010MG	70 mm2	10 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37015MG	70 mm2	15 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37020MG	70 mm2	20 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37025MG	70 mm2	25 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37030MG	70 mm2	30 m	Gaskyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37001MW	70 mm2	1,5 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X39501MW	95 mm2	1,5 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37005MW	70 mm2	5 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37010MW	70 mm2	10 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37015MW	70 mm2	15 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37020MW	70 mm2	20 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37025MW	70 mm2	25 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
X37030MW	70 mm2	30 m	Vattenkyld	7-polig (styrning), snabbkoppling (vatten/gas), DIX (ström)
