Anslutning av svetspistol och återledare

X3 FastMig har utformats för att användas med Kemppi Flexlite GXe MIG/MAG-svetspistoler. För bruksanvisning till Flexlite GXe, se userdoc.kemppi.com.

Kontrollera alltid att trådledaren, kontaktmunstycket och gaskåpan är lämpliga för arbetet.

Gör så här för att ansluta MIG/MAG-svetspistolen till X3 wire feeder:

1.

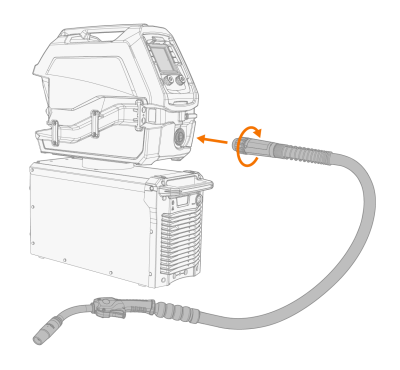

Tryck in svetspistolens koppling (Euro) i trådmatarverkets svetspistolkontakt (Euro) och dra åt hylsan för hand.

2.

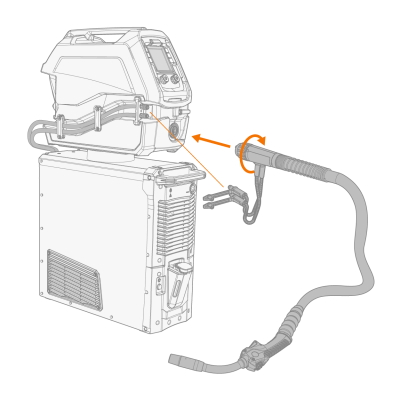

Om du har en strömkälla med kylenhet och en vattenkyld svetspistol måste du även ansluta kylvätskeslangarna. Slangarna är färgkodade.

3.

Installera och ladda tillsatsmaterialet enligt beskrivningen i Installation och byte av tråd/rörelektroden och trådbobin.

4.

Kontrollera gasflödet. Se Installera gasflaska och testa gasflödet för mer information.

5.

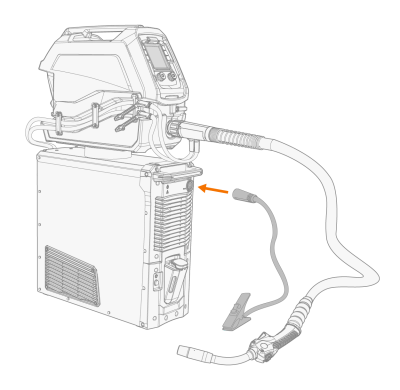

Anslut återledaren till strömkällans kontakt (-) på framsidan.

(Bilden ovan visar olika inställningsalternativ.)
