Installera gasflaska och testa gasflödet
|
Hantera gasflaskorna med försiktighet. En skada på en gasflaska eller dess ventil kan orsaka person- eller egendomsskada! |
|
Kontrollera att gasflaskan är ordentligt förankrad i stående position i en specialhållare på väggen eller på svetsutrustningens vagn. Gasflaskans ventil ska alltid vara stängd när du inte svetsar. |
|
– Om en transportenhet med gasflaskställ används ska gasflaskan först monteras på transportenheten och därefter görs anslutningarna. - Montera svetspistolen på trådmatarverket innan gasflaskan installeras och testas. - Använd inte hela innehållet i flaskan. - Använd alltid en godkänd och testad regulator och flödesmätare. |
För val av gas och utrustning, kontakta din Kemppi återförsäljare.
| 1. | Vagn utan hylla för gasflaska: Placera gasflaskan på en lämplig och säker plats. |

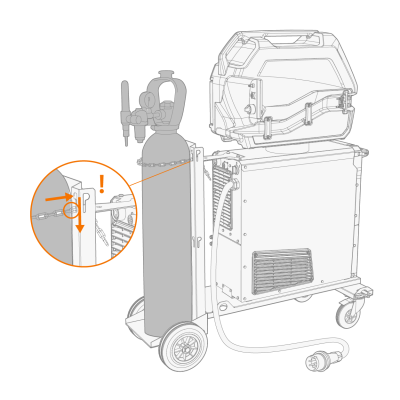

| 2. | Med gasflaskvagn: Flytta gasflaskan till transportenhetens gasflaskhållare och säkra den på plats med den medföljande kedjan. |
>> För kedjan genom den övre delen av nyckelhålsöppningen och släpp ner den i den smala delen av hålet för att låsa kedjan på plats.
| 3. | Anslut svetspistolen till trådmatarverket om den inte redan är ansluten. |
| 4. | Anslut gasslangen till trådmatarverket. |
| 5. | Öppna gasflaskans ventil. |

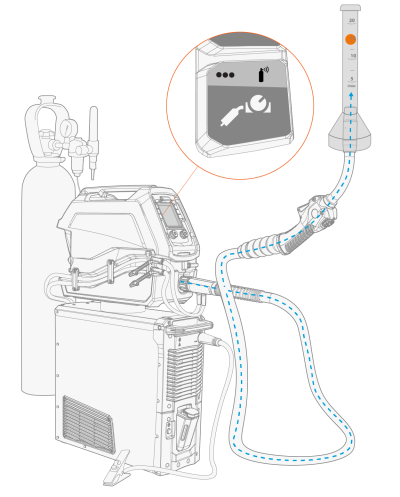

| 6. | Tryck på knappen för gastest på trådmatarverkets funktionspanel för att spola ut resterna av föregående skyddsgas och mata in ny gas i systemet. |
>> I X3 wire feeder aktiveras gastestet när du trycker länge på knappen för val av fjärreglage på funktionspanelen.
|
|
Du kan även använda gastestfunktionen för att testa att skyddsgasen flödar genom systemet på rätt sätt. |
| 7. | Tryck en gång till på knappen för gastest för att justera gasflödet. Använd en extern flödesmätare och regulator för mätning och justering. |
>> I X3 wire feeder aktiveras gastestet när du trycker länge på knappen för val av fjärreglage på funktionspanelen.
Rekommenderade gasflöden (endast för allmän vägledning):
| MIG/MAG* | |
|---|---|
| Argon | 10...25 l / min |
| Helium | - |
| Argon + 18-25% CO2 | 10...25 l / min |
| CO2 | 10...25 l / min |
* Beroende på gaskåpans storlek och svetsströmmen.
