Installera trådmatarverk med monteringsplatta (X3 Wire Feeder HD300)

I detta avsnitt beskrivs hur X3 Wire Feeder HD300 installeras ovanpå strömkällan med monteringsplattan. Montageplattan ger trådmatarverket möjlighet att vridas.

Trådmatarverket X3 Wire Feeder HD300 kan installeras ovanpå strömkällan med hjälp av trådmatarverkets monteringsplatta. Denna metod är inte tillämplig med trådmatarverket X3 HD200.

Verktyg som krävs:

1.

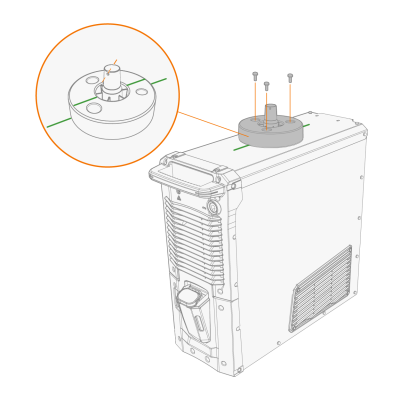

Montera trådmatarverkets montageplatta på strömkällan. Se till att positioneringslinjerna på montageplattan och strömkällan är inpassade mot varandra.

2.

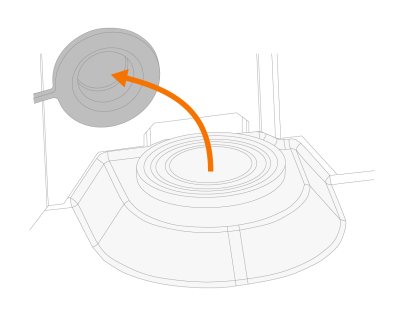

Ta bort öppningspluggen i trådmatarverket och placera den i hållaren på sidan.

3.

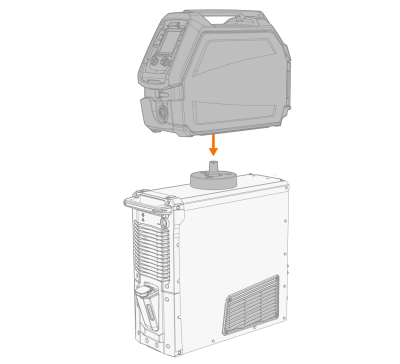

Placera trådmatarverket på montageplattan ovanpå strömkällan. Se till att allting är korrekt inriktat och att axeln går helt genom öppningen i trådmatarverket.

Trådmatarverket måste säkras på montageplattans axel för att säkerställa säker drift.

4.

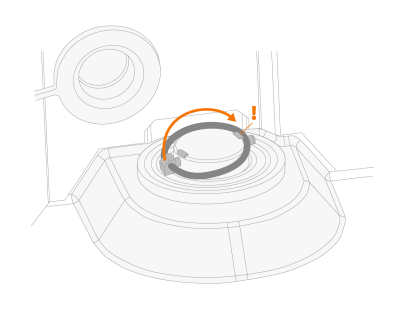

Öppna trådmatarverkets skåp och sätt in låssprinten genom hålen i montageplattans axel.

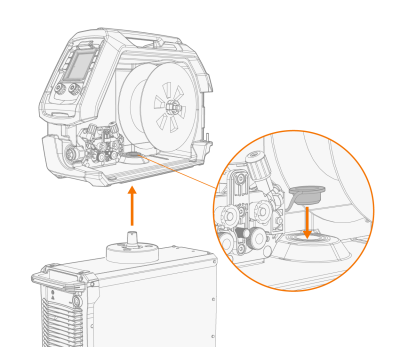

När trådmatarverket tas bort från montageplattan för att användas någon annanstans måste öppningspluggen sättas tillbaka.
