Установка оборудования на тележку X3T4 (опция)

Тележка X3T4 - это дополнительная 4-колесная тележка со стойкой для газовых баллонов для X3 FastMig.

В дополнение к этой инструкции ознакомьтесь также с инструкцией по установке, поставляемой вместе с тележкой.

Необходимые инструменты:

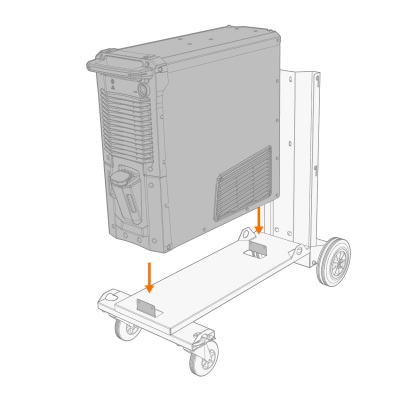

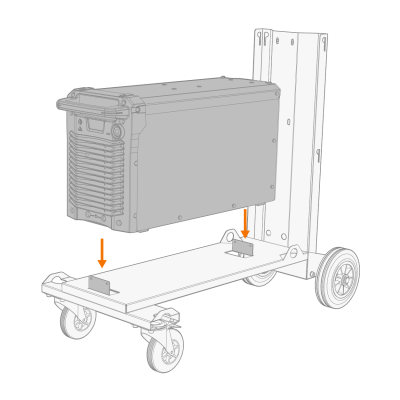

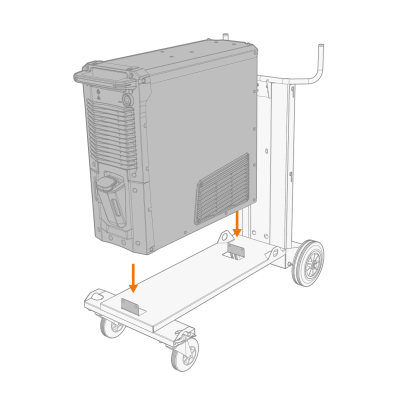

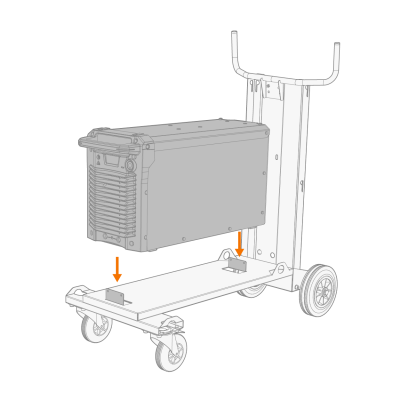

Установите источник питания на тележку.

Закрепите источник питания на тележке.

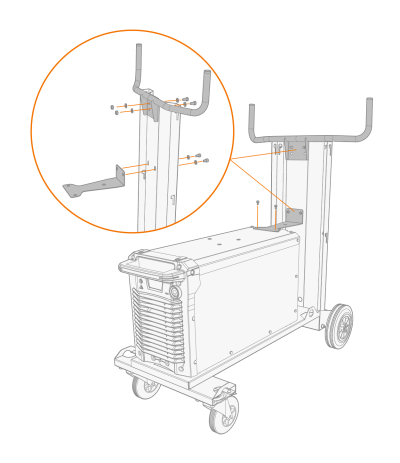

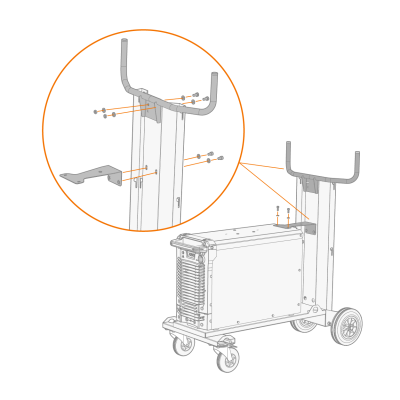

>> С помощью крепежного кронштейна, поставляемого вместе с тележкой:

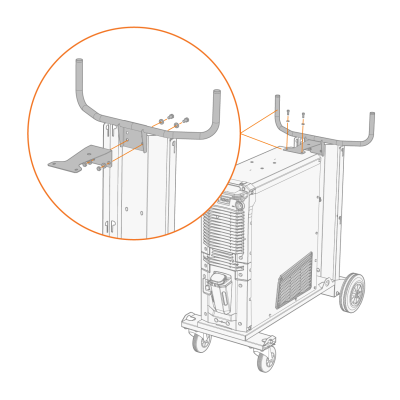

Обратите внимание на установку ручки / держателя кабеля вместе с крепежным кронштейном при использовании источника питания с водяным охлаждением: Установка кабелей (X3 WF HD300) или Установка кабелей (X3 WF HD200).

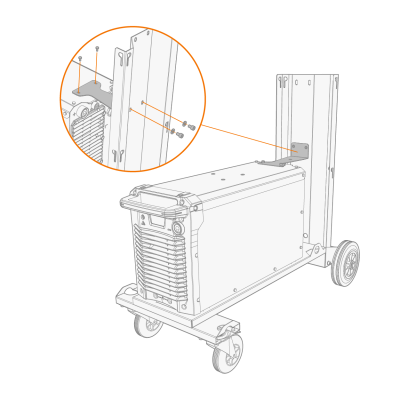

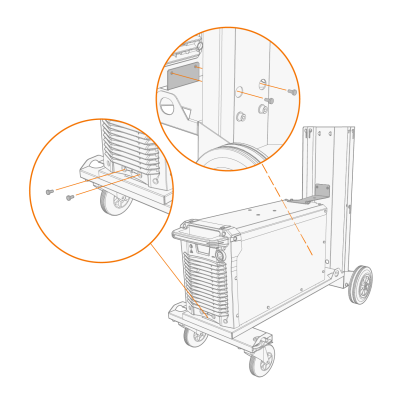

Источник питания X3, модели стандартной высоты:

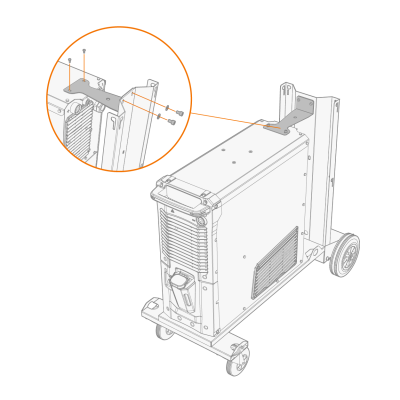

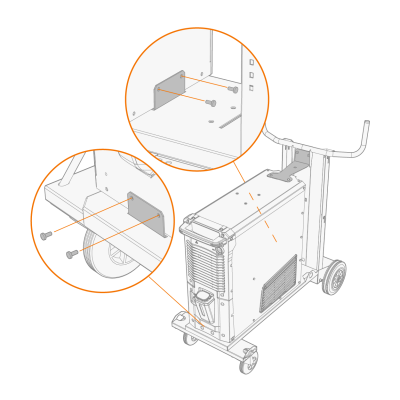

Источник питания X3, более высокие модели с возможностью работы при различном напряжении питания:

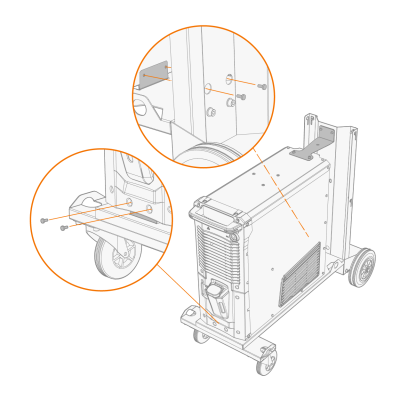

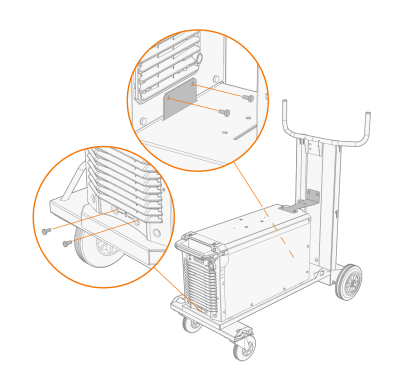

>> двумя винтами спереди и двумя винтами сзади (используйте винты, поставляемые вместе с крепежным кронштейном):

Механизм подачи проволоки X3 HD200 можно установить на верхнюю часть источника питания с помощью фиксированной монтажной пластины механизма подачи проволоки и защитных направляющих.

Механизм подачи проволоки X3 HD300 можно установить на верхнюю часть источника питания с помощью круглой монтажной пластины механизма подачи проволоки (позволяет поворачивать).

Установите монтажную пластину механизма подачи проволоки на источник питания.

>> X3 WF HD200: Более подробная информация приведена в разделе Установка механизма подачи проволоки с фиксированной пластиной (X3 WF HD200).

>> X3 WF HD300: Более подробная информация приведена в разделе Установка механизма подачи проволоки с монтажной пластиной (X3 WF HD300).

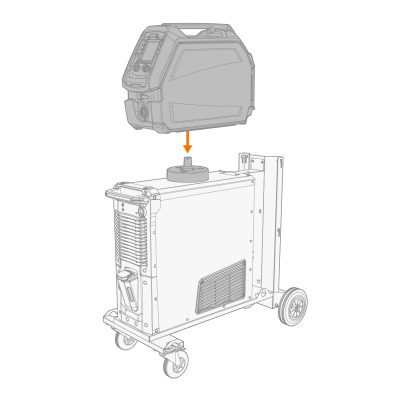

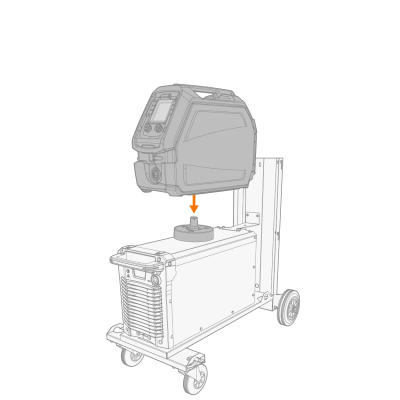

Поднимите механизм подачи проволоки на верхнюю часть источника питания, на монтажную пластину.

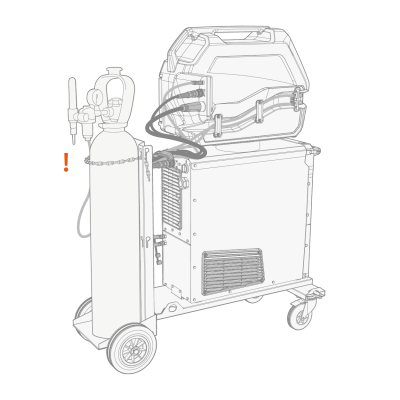

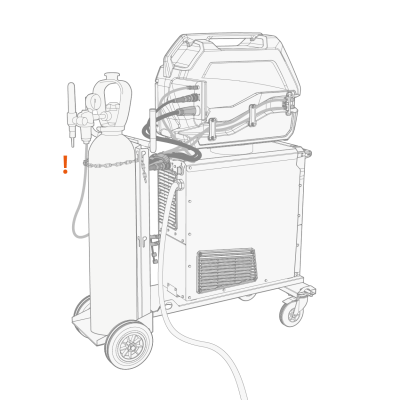

Установите газовый баллон на заднюю стойку и закрепите его цепью, поставляемой вместе с тележкой.

Информация о подъеме оборудования приведена в разделе Подъемное оборудование.
