Установка механизма подачи проволоки с фиксированной пластиной (X3 WF HD200)

В этом разделе описывается установка механизма подачи проволоки X3 HD200 на верхней части источника питания с помощью фиксированной монтажной пластины.

Механизм подачи проволоки X3 HD200 можно установить на верхней части источника питания с помощью фиксированной монтажной пластины подавателя проволоки с дополнительными защитными направляющими. Этот метод не применим к механизму подачи проволоки X3 HD300.

Необходимые инструменты:

1.

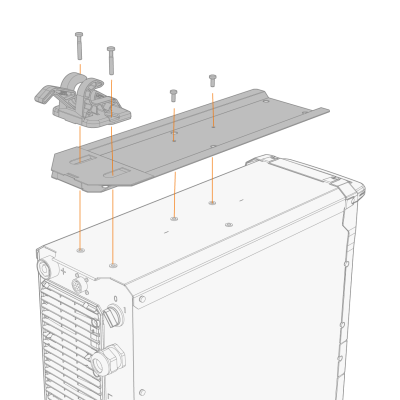

Установите фиксированную монтажную пластину механизма подачи проволоки на источник питания, а фиксирующий механизм — на заднюю часть.

2.

Установите защитные направляющие на механизм подачи проволоки.

3.

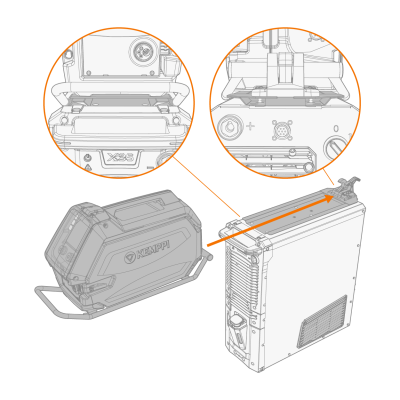

Поднимите механизм подачи проволоки на фиксированную монтажную пластину, слегка наклонив его вперед. Убедитесь, что монтажный интерфейс выровнен правильно, и толкните механизм подачи проволоки назад, в фиксирующий механизм. Передние фиксирующие выступы на защитных направляющих должны находиться под передними краями монтажной пластины.
