Установка механизма подачи проволоки с монтажной пластиной (X3 WF HD300)

В этом разделе описывается установка механизма подачи проволоки X3 HD300 на источнике питания с помощью монтажной пластины. Монтажная пластина позволяет механизму подачи проволоки поворачиваться.

Подающий механизм X3 Wire Feeder HD300 можно установить на верхнюю часть источника питания с помощью монтажной пластины подающего механизма. Этот метод не применим к подающему механизму X3 HD200.

Необходимые инструменты:

1.

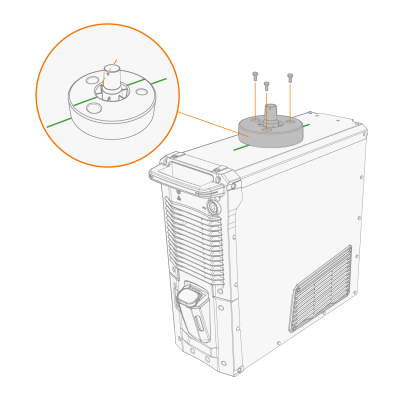

Установите монтажную пластину механизма подачи проволоки на источник питания. Убедитесь, что линии позиционирования на монтажной пластине и на источнике питания совпадают.

2.

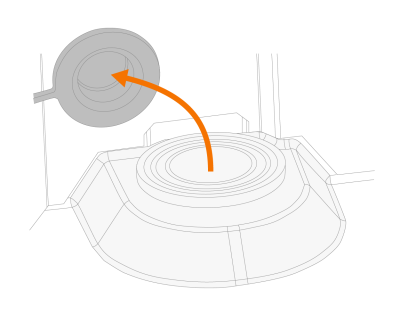

Внутри механизма подачи проволоки снимите заглушку диафрагмы и поместите ее в держатель сбоку.

3.

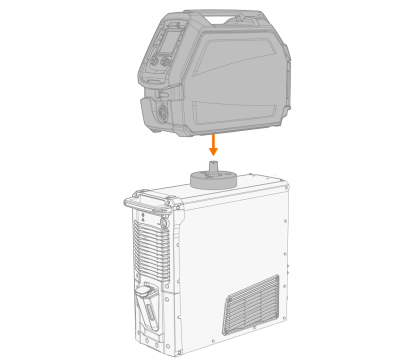

Поднимите механизм подачи проволоки на верхнюю часть источника питания, на монтажную пластину. Убедитесь, что монтажный интерфейс правильно выровнен и что вал полностью проходит через отверстие в механизме подачи проволоки.

Механизм подачи проволоки должен быть закреплен на валу монтажной платы для обеспечения безопасной работы.

4.

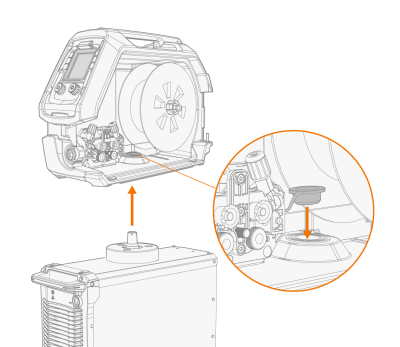

Откройте шкаф для подачи проволоки и установите штифт через отверстия в валу монтажной платы.

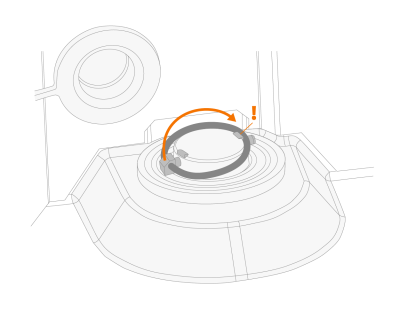

Если механизм подачи проволоки снимается с монтажной платы и используется в другом месте, заглушку диафрагмы необходимо вернуть на место.
