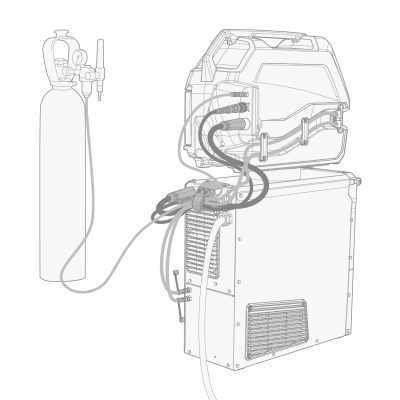

Установка кабелей

Подключите соединительные кабели сначала к механизму подачи проволоки, а затем к источнику питания. Описание разъемов см. в разделе Механизм подачи проволоки X3.

Необходимые инструменты:

Прокладывайте кабели как можно аккуратнее.

1.

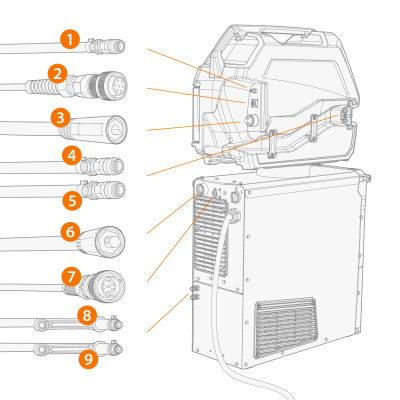

Подключите сварочный кабель (3) к механизму подачи проволоки. Вставьте кабель как можно дальше, а затем поверните разъем по часовой стрелке, чтобы затянуть кабель на его месте.

Затяните сварочный кабель от руки как можно сильнее. Если разъем сварочного кабеля плохо затянут, он может перегреваться.

2.

Вставьте шланг защитного газа (1) в разъем шланга защитного газа до его фиксации.

3.

Подключите кабель управления (2) к разъему. Поверните кольцо по часовой стрелке, чтобы зафиксировать его.

4.

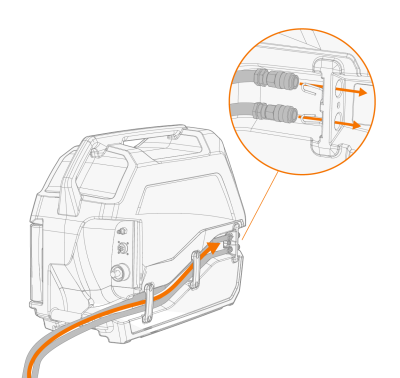

Если у вас есть дополнительный блок охлаждения, поместите шланги для охлаждающей жидкости (4, 5) в углубление со стороны механизма подачи проволоки, а разъемы - в отверстия.

5.

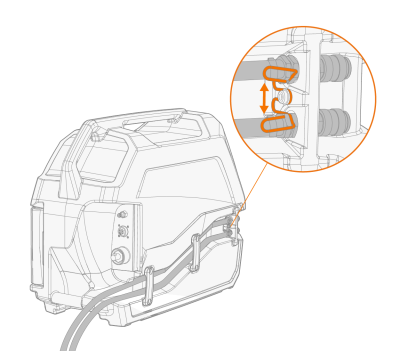

Сожмите пружинный фиксатор, чтобы закрепить шланги на месте. После отпускания пружинных фиксаторов убедитесь, что они зафиксировались в пазах шланговых соединителей.

6.

Закрепите крепления кабеля.

7.

Подключите сварочный кабель (6) к плюсовому (+) разъему на источнике питания.

8.

Подключите кабель управления (7) к источнику питания.

9.

Подключите шланг подачи защитного газа к газовому баллону.

10.

Если у вас есть дополнительный блок охлаждения, подсоедините шланги охлаждающей жидкости (8, 9) к блоку охлаждения. Шланги имеют цветовую маркировку.

11.

При необходимости закрепите кабели с помощью прилагаемых кабельных хомутов в зависимости от особенностей установки оборудования. Кабельные хомуты помогают направлять кабели и служат для снятия напряжения.

Соединительные кабели длиной 1,5 метра поставляются с одним кабельным зажимом, закрепленным на конце кабеля для источника питания. Соединительные кабели длиной 5 метра и более имеют два кабельных зажима: один на конце источника питания и один на конце механизма подачи проволоки.

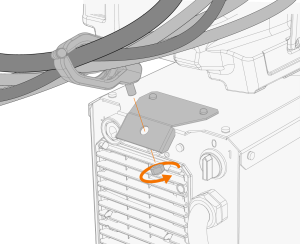

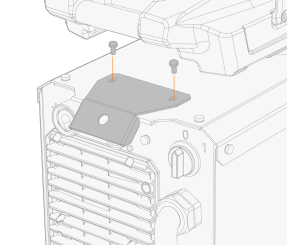

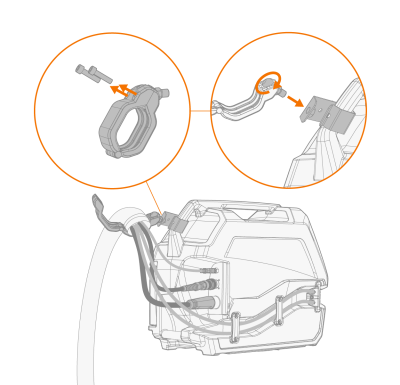

>>  Если механизм подачи проволоки установлен сверху источника питания, прилагаемый кабельный зажим можно закрепить на дополнительном опорном кронштейне на источнике питания (с помощью гайки из комплекта поставки):

>>  При использовании опции тележки закрепите прикрепленный кабельный зажим на опорном кронштейне тележки (с помощью гайки из комплекта поставки):

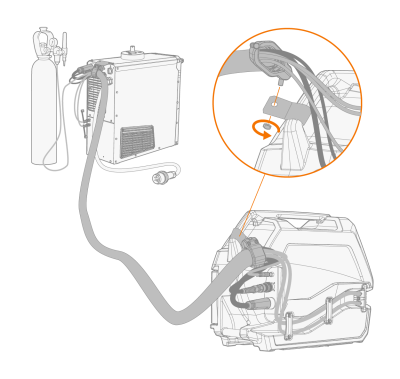

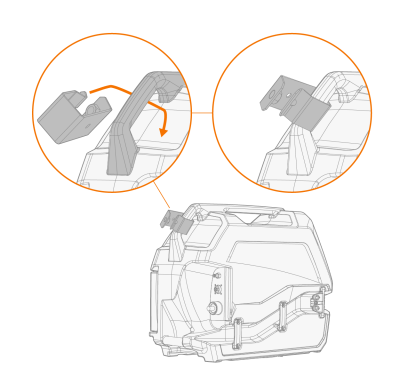

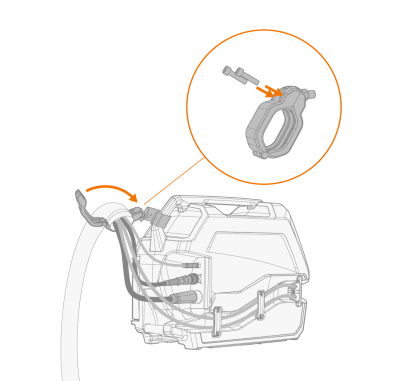

>>  Кабели длиной 5 метров и более: Чтобы закрепить соединительный кабель на конце механизма подачи проволоки, установите дополнительный опорный кронштейн вокруг задней ручки механизма подачи проволоки и закрепите на нем кабельный зажим (с помощью гайки из комплекта поставки).

Для подключения кабеля заземления и сварочной горелки MIG к системе см. раздел Подключение сварочной горелки и кабеля заземления.

В большинстве случаев применения сварки MIG/MAG и присадочной проволоки используется сварочный кабель устройства подачи проволоки, подключенный к положительному зажиму источника питания. Полярность выбирается путем присоединения сварочного кабеля и кабеля заземления либо к положительному, либо к отрицательному разъемам источника питания соответственно. Для этого в качестве дополнительной опции предлагается удлинитель кабеля для соединительного кабеля сварочного тока.

Убедитесь, что все кабели правильно подключены и надежно затянуты.

Соединительный кабель нагревается во время сварки. Сразу после сварки с кабелями следует обращаться осторожно.
