Механизм подачи проволоки X3

В этом разделе описана структура механизма подачи проволоки X3.

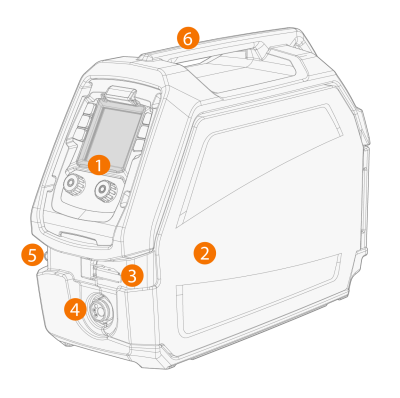

1. Панель управления (и откидная крышка дисплея панели управления)

>>  Более подробную информацию о панели механизма управления подачи проволоки X3 см. в разделе Панель управления X3.

2. Дверка коммутационного ящика механизма подачи проволоки
Во время сварки держите крышку механизма подачи проволоки закрытой, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите дверцу ящика постоянно закрытой для поддержания чистоты внутри механизма подачи проволоки.
3. Фиксатор дверцы шкафа механизма подачи проволоки
4. Разъем типа Euro для подключения сварочного кабеля
5. Держатель разъема для подвода и отвода охлаждающей жидкости
6. Ручка

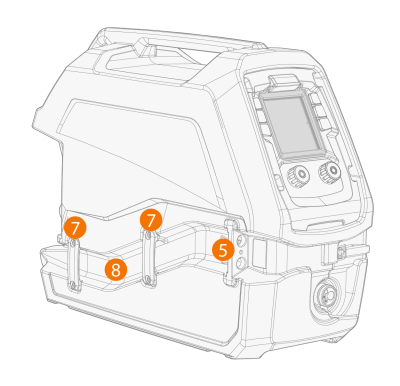

7. Кронштейны воздуховода для шланга охлаждающей жидкости
8. Воздуховод для шланга охлаждающей жидкости.

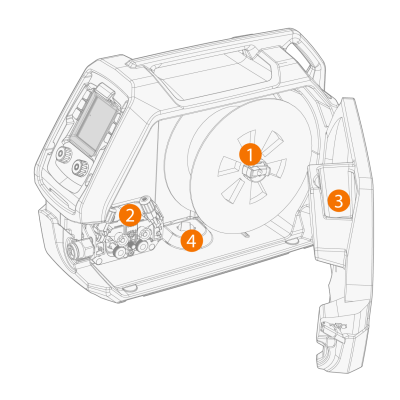

Внутри механизма подачи проволоки (корпус механизма подачи проволоки)

1. Втулка катушки проволоки и катушка проволоки

>>  Более подробная информация о катушках проволоки приведена в разделе Установка и замена присадочная проволоки и катушки проволоки.

2. Проволокоподающий механизм
3. Хранение запчастей

>>  Для временного хранения мелких предметов.

4. Отверстие для подключения монтажной платы

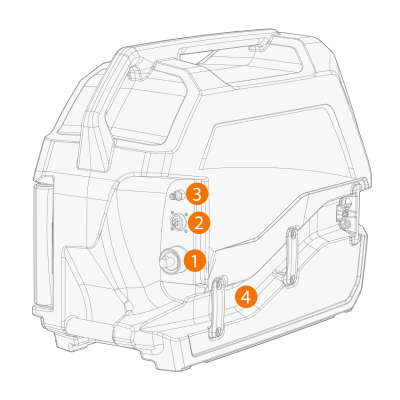

Задний механизм подачи проволоки

1. Разъем кабеля сварочного тока
2. Разъем кабеля управления
3. Соединитель шланга подачи защитного газа
4. Воздуховод для шланга охлаждающей жидкости.

Информация об установке и подключении кабелей приведена в разделах Соединительные кабели X3 и Установка кабелей.
