Соединительные кабели X3
Соединительные кабели X3 FastMig имеют различную длину и конфигурацию, что позволяет подобрать подходящее оборудование.
Информация об установке соединительного кабеля приведена в разделе Установка кабелей.
|

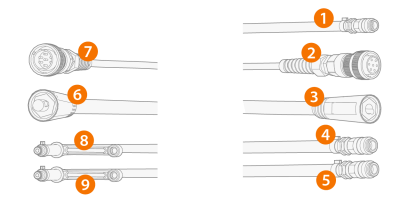

1.
|
Шланг подачи защитного газа (WF) |
|
2.
|
Кабель управления (WF) |
|
3.
|
Кабель сварочного тока (WF) |
|
4.
|
Шланг охлаждающей жидкости (выход/вход, с цветовой кодировкой) (WF) |
|
5.
|
Шланг охлаждающей жидкости (выход/вход, с цветовой кодировкой) (WF) |
|
7.
|
Кабель управления (PS) |
|
8.
|
Только модели с водяным охлаждением: Шланг охлаждающей жидкости (выход/вход, с цветовой кодировкой) (PS) |
|
9.
|
Только модели с водяным охлаждением: Шланг охлаждающей жидкости (выход/вход, с цветовой кодировкой) (PS) |
(PS = конец соединительного кабель со стороны источника питания, WF = конец соединительного кабеля со стороны механизма подачи проволоки.)
Характеристики соединительных кабелей
| X37001MG |
70 мм2 |
1,5 m |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X39501MG |
95 мм2 |
1,5 m |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37005MG |
70 мм2 |
5 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37010MG |
70 мм2 |
10 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37015MG |
70 мм2 |
15 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37020MG |
70 мм2 |
20 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37025MG |
70 мм2 |
25 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37030MG |
70 мм2 |
30 м |
Газовое охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37001MW |
70 мм2 |
1,5 m |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X39501MW |
95 мм2 |
1,5 m |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37005MW |
70 мм2 |
5 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37010MW |
70 мм2 |
10 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37015MW |
70 мм2 |
15 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37020MW |
70 мм2 |
20 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37025MW |
70 мм2 |
25 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
| X37030MW |
70 мм2 |
30 м |
Водяное охлаждение |
7-контактный (управление), защелка (вода/газ), DIX (ток) |
