Установка и замена присадочная проволоки и катушки проволоки

В этом разделе описывается установка присадочная проволоки и катушки проволоки на механизм подачи проволоки X3.

Перед установкой катушки проволоки установите сварочную горелку MIG на механизм подачи проволоки.

При замене катушки проволоки удалите оставшуюся присадочную проволоку из горелки для сварки MIG и механизма подачи проволоки перед снятием катушки проволоки.

Обязательно проверяйте соответствие подающих роликов типу используемой присадочной проволоки (диаметр и материал). Также см. Установка и замена подающих роликов.

Для установки катушки проволоки:

1.

Откройте дверцу шкафа механизма подачи проволоки.

2.

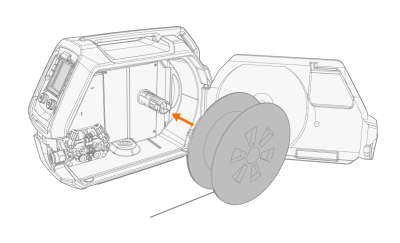

Вставьте катушку проволоки на втулку катушки и вставьте ее в механизм подачи проволоки до тех пор, пока фиксаторы механизма подачи не зафиксируют ее на месте.

Убедитесь, что катушка проволоки правильно направлена, присадочная проволока выходит с нижней части катушки в подающие ролики.

При установке штифт рядом со втулкой катушки в механизме подачи проволоки должен совпадать и входить в отверстие в катушке или адаптере катушки. Опции адаптера для катушки проволоки см. в разделе Катушки проволоки.

3.

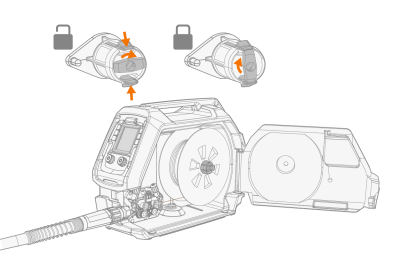

Зафиксируйте фиксаторы, повернув рычаг в центре ступицы катушки.

4.

При необходимости отрегулируйте силу торможения катушки, повернув регулировочный винт тормоза катушки в центре ступицы катушки.

>>  Усилие тормоза можно отрегулировать, повернув регулировочный винт плоской отверткой через отверстие в стопорном рычаге.

Прилагаемая нагрузка зависит от размера и веса присадочной проволоки и катушки, а также от скорости подачи проволоки. Чем тяжелее катушка проволоки и чем выше скорость подачи проволоки, тем больше необходимость в увеличении тормозной нагрузки. Отрегулируйте тормозное усилие, закрепите зажим, установите скорость подачи проволоки и убедитесь в том, что тормозного усилия достаточно, чтобы присадочная проволока не соскальзывала с катушки и не подавалась с повышенной скоростью.

Для снятия катушки проволоки:

1.

Освободите стопорные зажимы, повернув рычаг в центре ступицы катушки.

2.

Слегка нажмите на стопорные зажимы в направлении центра.

3.

Снимите катушку проволоки.

Для установки присадочной проволоки:

1.

Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным.

Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки.

2.

Обработайте напильником конец присадочной проволоки до ровного состояния.

Острые кромки на присадочной проволоке могут повредить направляющий канал.

3.

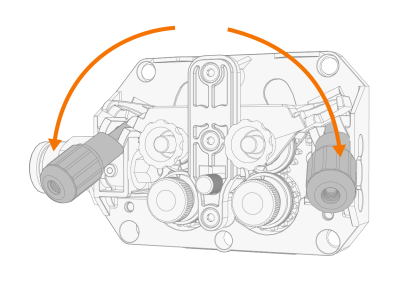

Отпустите стопорные рычаги прижимного ролика, чтобы раздвинуть подающие ролики.

4.

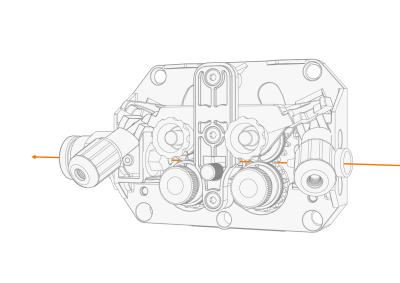

Проведите присадочную проволоку через входную и среднюю направляющую трубку для проволоки и введите ее в выходную направляющую трубку, которая подает проволоку к сварочной горелке MIG.

5.

Продвигайте присадочную проволоку рукой по направлению к сварке MIG так, чтобы она достигла направляющего канала (около 20 см).

6.

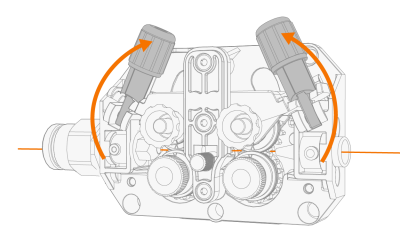

Закройте стопорные рычаги прижимного ролика, чтобы присадочная проволока была зафиксирована между подающими роликами. Убедитесь, что присадочная проволока проходит по канавкам подающих роликов.

7.

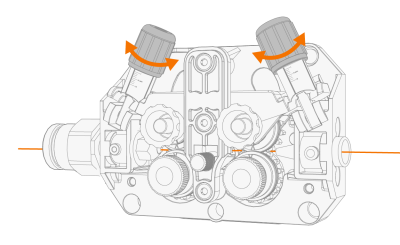

Отрегулируйте давление подающих роликов с помощью ручек, регуляторов прижимных рычагов.

>>  Градуированные шкалы на рукоятках фиксации прижимных роликов указывают величину давления по относительной шкале от 1 до 10.

Равномерно надавливайте на обе рукоятки прижимных роликов.

Чрезмерное давление может привести к повреждению присадочной проволоки (особенно алюминиевой и порошковой/покрытой присадочной проволоки) и затруднить подачу проволоки. Чрезмерное давление также увеличивает нагрузку на механизм подачи проволоки.

8.

Закройте шкаф механизма подачи проволоки.

9.

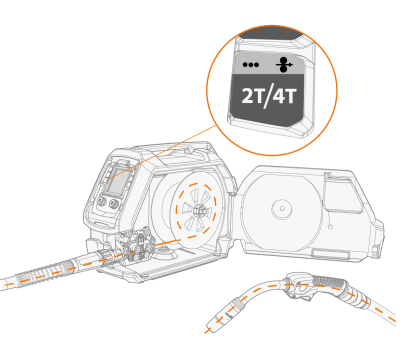

Нажмите кнопку протяжки проволоки для подачи присадочной проволоки в сварочную горелку MIG. Остановитесь, когда проволока достигнет контактного наконечника сварочной горелки MIG.

>>  В механизме подачи проволоки X3 функция протяжки проволоки активируется длительным нажатием на кнопку триггер горелки на панели управления.

Следите за проволокой, когда она достигает контактного наконечника и выходит из сварочной горелки.

10.

Перед сваркой убедитесь, что параметры сварки и настройки на панели управления соответствуют планируемой сварочной операции.

>>  Более подробная информация приведена в разделе Панель управления X3.
