Установка и замена подающих роликов

Замените ролики механизма подачи проволоки при изменении материала и диаметра присадочной проволоки.

Выберите новые подающие ролики в соответствии с таблицами. Расходные материалы для механизма подачи проволоки X3.

Для замены роликов подачи проволоки:

1.

Откройте шкаф механизма подачи проволоки.

2.

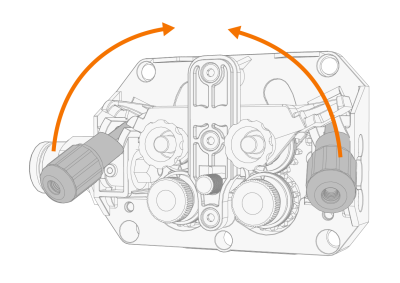

Освободите стопорные рычаги прижимного ролика на механизме подачи проволоки.

3.

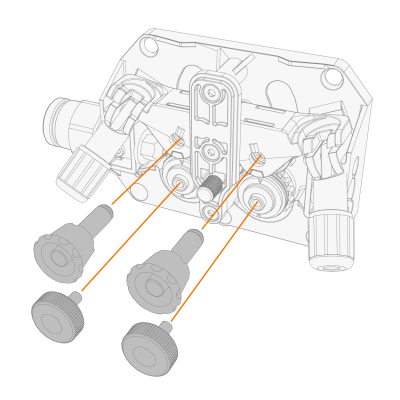

Вытащите штифты крепления прижимных роликов и отвинтите крышки крепления приводных роликов.



4.

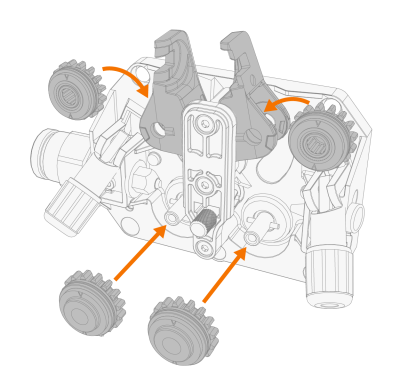

Откройте держатели прижимных роликов и снимите их.

5.

Снимите приводные ролики.

6.

Для установки подающих роликов выполните указанные выше операции в обратном порядке. Совместите вырез в нижней части приводных роликов со штифтом на приводном вале.

7.

Установите монтажные колпачки и монтажные штифты, чтобы зафиксировать приводные и прижимные ролики на их местах.

8.

Опустите прижимные рычаги, чтобы зафиксировать прижимные ролики.

9.

Закройте шкаф механизма подачи проволоки.

Более подробная информация об установке проволоки приведена в разделе Установка и замена присадочная проволоки и катушки проволоки.
