Панель управления X3

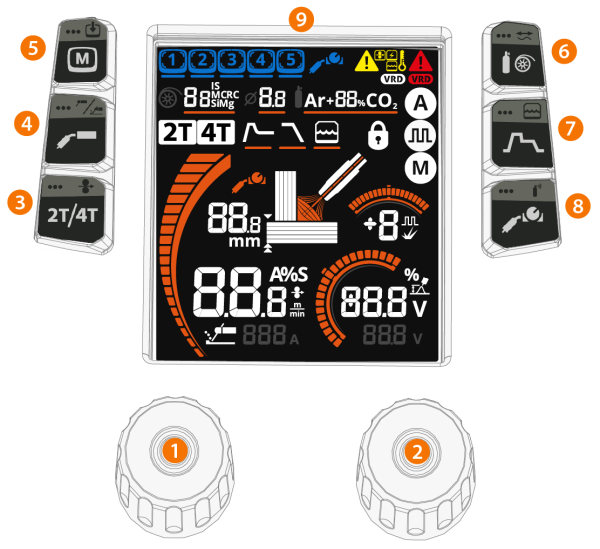

В этом разделе представлены элементы управления и функции панели управления механизма подачи проволоки X3.
|
1.
|
Левый регулятор (дополнительная информация ниже) |
>> Поверните и нажмите регулятор, чтобы сделать выбор
|
2.
|
Правый регулятор (дополнительная информация ниже) |
>> Поверните и нажмите регулятор, чтобы сделать выбор
|
3.
|
Логика кнопки горелки и кнопка протяжки проволоки |
>> Короткое нажатие: Выбор логики кнопки горелки (2T/4T)
>> Длительное нажатие: Протяжка проволоки, подача присадочной проволоки вперед (при выключенной дуге)
|
Во время протяжки проволоки скорость подачи проволоки можно регулировать с помощью правой ручки, регулятора. |
|
4.
|
Кнопка процесса и режима |
>> Короткое нажатие: Выбор сварочного процесса MIG (ручная сварка MIG (M) / 1-MIG (A) / Импульсная сварка MIG (
)). Используйте правый регулятор для выбора. В режиме ручной сварки MIG при коротком нажатии кнопки сначала открывается меню выбора материала.
>> Длительное нажатие: Выбор режима работы (сварка MIG/MMA/ строжка)
|
|
Процесс Импульсная сварка MIG доступен только с источником питания в виде импульса. |
|
|
При работе в режиме MMA или строжки короткое нажатие кнопки выбора сварочного процесса всегда возвращает аппарат в режим MIG. |
>> Короткое нажатие: Изменение канала памяти
>> Длительное нажатие: Сохранить в канале памяти >> Дополнительную информацию см. в разделе: Каналы памяти
|
6.
|
Кнопка выбора материала и калибровки кабеля |
>> Короткое нажатие: Выбор материала присадочной проволоки, толщины и защитного газа >> Для получения дополнительной информации см: Базовые настройки для 1-MIG и Импульсной сварки MIG
>> Длительное нажатие: Калибровка кабеля >> Для получения дополнительной информации см: Калибровка сварочного кабеля
|
7.
|
Кнопка параметров сварки |
>> Короткое нажатие: Дополнительные параметры сварки: Горячий старт / Заварка кратера / Ток после окончания сварки (PC) >> Для получения дополнительной информации см: Дополнительные параметры сварки
>> Длительное нажатие: Водяное охлаждение AUT/ON/OFF (AUT = Automatic). Используйте правый регулятор для выбора.
|
8.
|
Дистанционное управление и кнопка проверки подачи газа |
>> Короткое нажатие: Выбор режима дистанционного управления (применяется только для пульта дистанционного управления горелки): Скорость подачи проволоки / Канал / ВЫКЛ.
>> Длительное нажатие: Проверка подачи газа, проверка расхода защитного газа и промывка газовой линии
|
|
Во время проверки подачи газа расход газа можно регулировать с помощью ручки, регулятора. |
|
9.
|
Дисплей панели управления. |
>> Для получения дополнительной информации см: Панель управления X3.
Функции регулятора в основном режиме сварки
Левый регулятор:
|
•
|
Ручная сварка MIG: Регулировка скорости подачи проволоки |
|
•
|
1-MIG: Регулировка скорости подачи проволоки |
|
•
|
Импульсная сварка MIG: Регулировка скорости подачи проволоки |
|
•
|
MMA: Регулировка сварочного тока |
|
•
|
Строжка: Регулировка тока. |
Правый регулятор:
|
•
|
Ручная сварка MIG: Регулировка сварочного напряжения |
|
•
|
1-MIG: Точная настройка сварочного напряжения / динамики (нажмите для переключения между настроенными параметрами) |
|
•
|
Импульсная сварка MIG: Точная настройка / Ток импульса (нажмите для переключения между настроенными параметрами) |
|
•
|
MMA: регулировка динамики. |
|
|
Правая ручка, регулятор по умолчанию используется для настройки и выбора при сохранении параметров сварки в канале памяти или при настройке дополнительных параметров. |
|
|
В большинстве режимов настройки и установки нажатие левой ручки, регулятора или одной из боковых кнопок возвращает в основной режим. |
>> Для получения дополнительной информации см: Основные параметры сварки
Защитная блокировка: Длительное нажатие ручек, регуляторов 1 и 2 одновременно в течение 2 секунд позволяет заблокировать устройство для безопасности. Это предотвращает случайное выполнение сварки и использование устройства без необходимости выключения оборудования. Разблокировать устройство можно, одновременно нажав на регуляторы 1 и 2 и удерживая 2 секунды.
Сброс заводских настроек: Длительное нажатие функциональных кнопок 3 и 8 (логика кнопки горелки и кнопки дистанционного управления) одновременно в течение 5 секунд позволяет вернуть устройство к заводским настройкам.
|
|
Сброс к заводским настройкам приведет к удалению всех пользовательских данных. |
