Подключение сварочной горелки и кабеля заземления

X3 FastMig предназначен для использования со сварочными горелками MIG Kemppi Flexlite GXe. Инструкцию по эксплуатации Flexlite GXe см. на сайте userdoc.kemppi.com.

Обязательно убедитесь, что направляющий канал, контактный наконечник и газовое сопло пригодны для планируемой сварочной операции.

Чтобы подключить сварочную горелку MIG к механизму подачи проволоки X3, выполните следующие действия:

1.

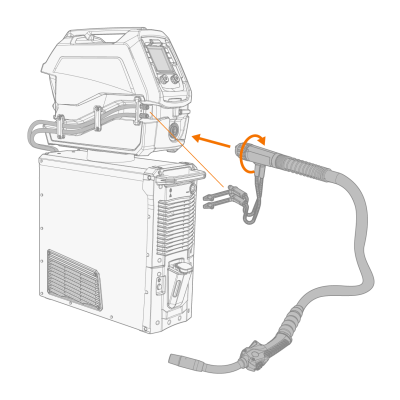

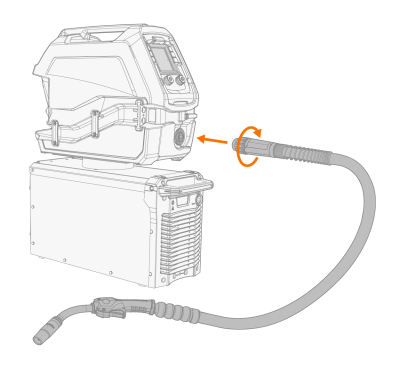

Вставьте сварочную горелку (Euro) в механизм подачи проволоки (Euro) и затяните хомут вручную.

2.

Если ваша установка включает источник питания с блоком охлаждения и горелку с водяным охлаждением, подключите также шланги для подачи охлаждающей жидкости. Шланги имеют цветовую маркировку.

3.

Установите и загрузите присадочную проволоку как описано в разделе Установка и замена присадочная проволоки и катушки проволоки.

4.

Проверьте подачу газа. Более подробная информация приведена в разделе Установка газового баллона и проверка подачи газа.

5.

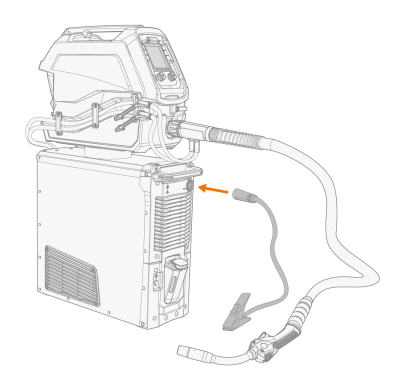

Подключите кабель заземления к разъему (-) источника питания спереди.

(На рисунке выше показаны различные варианты настройки оборудования).
