Установка газового баллона и проверка подачи газа
|
Будьте осторожны при обращении с газовым баллоном. При повреждении газового баллона или вентиля баллона существует риск получения травмы! |
|
Всегда правильно закрепляйте газовый баллон в вертикальном положении на специальном держателе на стене или на тележке сварочного оборудования. Всегда держите вентиль газового баллона закрытым, если сварка не выполняется. |
|
- При использовании транспортной тележки с держателем для газовых баллонов сначала установите газовый баллон на тележку, а затем выполните подключение. - Перед установкой и проверкой газового баллона подключите сварочную горелку к механизму подачи проволоки. - Не используйте содержимое баллона полностью. - Используйте только одобренный регулятор и расходомер. |
Для выбора газа и оборудования обратитесь к ближайшему дилеру Kemppi.
| 1. | Без тележки для газового баллона: поместите газовый баллон в подходящее безопасное место. |

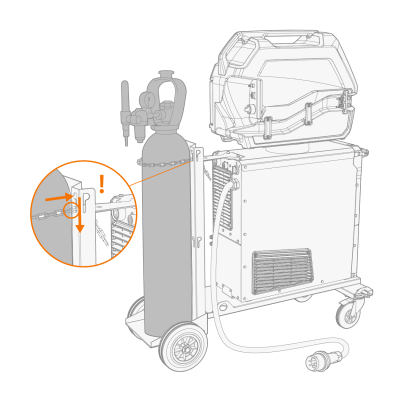

| 2. | С тележкой для газовых баллонов: Переместите газовый баллон на стойку для газовых баллонов транспортной тележки и закрепите его на месте с помощью цепи, входящей в комплект. |
>> Проведите цепь через верхнюю часть паза для ключа и опустите ее в узкую часть паза для ключа, чтобы зафиксировать цепь на месте.
| 3. | Если это еще не сделано, подключите сварочную горелку к механизму подачи проволоки. |
| 4. | Подключите газовый шланг к механизму подачи проволоки. |
| 5. | Откройте вентиль газового баллона. |

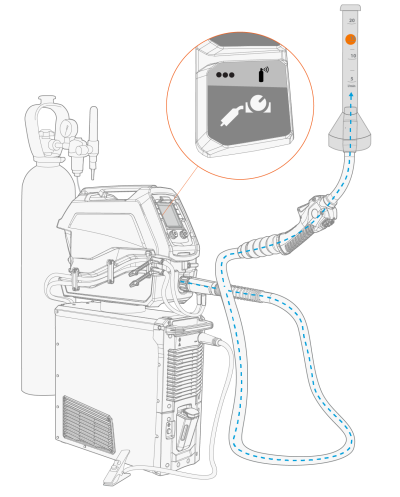

| 6. | Нажмите кнопку проверки подачи газа на панели управления механизма подачи проволоки, чтобы смыть предыдущий защитный газ и подать новый газ в систему. |
>> В механизме подачи проволоки X3 функция проверки подачи газа активируется длительным нажатием кнопки выбора дистанционного управления на панели управления.
|
|
Используйте функцию проверки подачи газа также для проверки правильности расхода защитного газа в системе. |
| 7. | Нажмите кнопку проверки подачи газа еще раз, чтобы отрегулировать расход газа. Для измерения и регулировки используйте внешний расходомер и регулятор. |
>> В механизме подачи проволоки X3 функция проверки подачи газа активируется длительным нажатием кнопки дистанционного выбора на панели управления.
Рекомендуемые значения расхода газа (только для общего сведения):
| СВАРКА MIG* | |
|---|---|
| Аргон | 10–25 л/мин |
| Гелий | - |
| Аргон + 18–25% CO2 | 10–25 л/мин |
| CO2 | 10–25 л/мин |
* В зависимости от размера газового сопла и сварочного тока.
