X3 Wire Feeder HD200

Esta seção descreve a estrutura do alimentador de arame X3 Wire Feeder HD200.

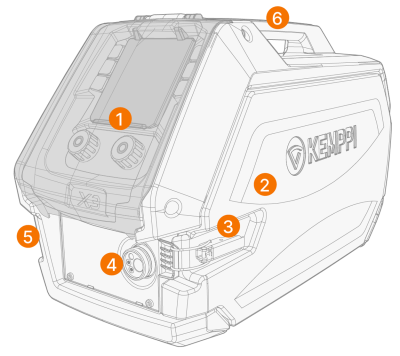

1. Painel de controle (e tampas articuladas do visor do painel de controle)

>>  Para obter mais informações sobre o painel de controle do alimentador de arame X3, consulte Painel de controle do X3.

2. Porta do gabinete do alimentador de arame
Mantenha a porta do gabinete do alimentador de arame fechada durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha a porta do gabinete fechada também em outros momentos para manter o interior do alimentador de arame limpo.
3. Trinco da porta do gabinete do alimentador de arame
4. Conector Euro para cabo da tocha de soldagem
5. Suporte do conector de entrada e saída de líquido arrefecedor
6. Alça

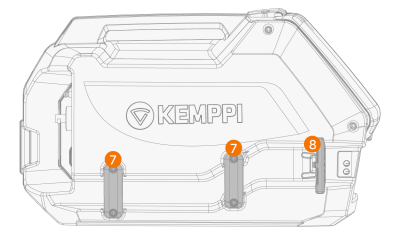

7. Suportes para duto/recesso da mangueira de líquido arrefecedor
8. Suporte do conector da mangueira de líquido arrefecedor e fixador de mola.

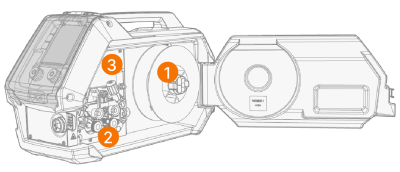

Interior do alimentador de arame (gabinete do alimentador de arame)

1. Bobina de arame e eixo da bobina de arame

>>  Para obter mais informações sobre o carretel de arame, consulte Instalação e substituição do arame de enchimento e da bobina de arame.

2. Mecanismo da roldana de alimentação de arame
3. Válvula reguladora do fluxo de gás de proteção
Também está disponível uma versão separada do modelo com um rotâmetro integrado para gás. Nesse caso, a válvula reguladora do fluxo de gás é substituída pelo botão de ajuste do rotâmetro e pela escala.

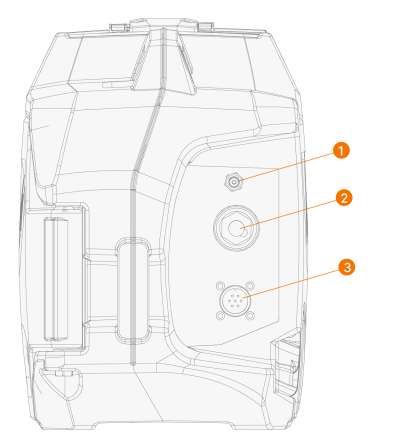

Traseira do alimentador de arame

1. Terminal de conexão da mangueira de gás protetor
2. Conector do cabo de corrente de soldagem
3. Conector do cabo de controle.

Para instalar e conectar os cabos, consulte Cabos de interconexão X3 e Instalação dos cabos (X3 WF HD200).
