Mechanizm podajnika drutu

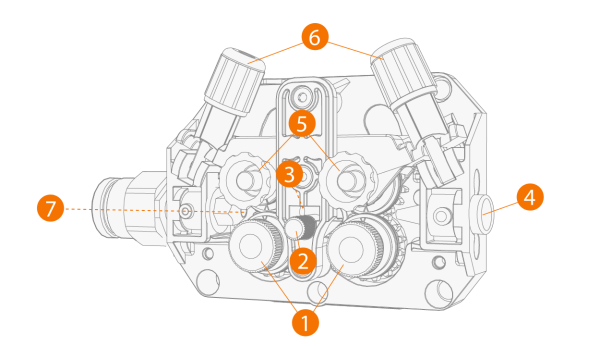

Mechanizm podawania drutu w podajniku drutu X3:
|
1.
|
Rolki napędowe i nasadki zabezpieczające rolki napędowe |
|
2.
|
Pokrętło dokręcania środkowej tulejki prowadzącej |
|
3.
|
Środkowa tuleja prowadząca |
|
4.
|
Przednia tuleja prowadząca |
|
5.
|
Rolki dociskowe i sworznie montażowe rolek dociskowych |
|
6.
|
Ramiona blokady rolek dociskowych |
|
7.
|
Tylna tuleja prowadząca |
Instrukcje wymiany rolek podających: Montaż i wymiana rolek podających.
Instrukcje wymiany tulei: Montaż i wymiana tulejek prowadzących drutu
