Montaż i wymiana rolek podających

Rolki podające drut należy wymienić po każdej zmianie materiału i średnicy drutu elektrodowego.

Dobierz nowe rolki podające drut zgodnie z tabelami poniżej: Materiały eksploatacyjne do podajnika drutu X3.

Aby wymienić rolki podające drut:

1.

Otworzyć komorę podajnika drutu.

2.

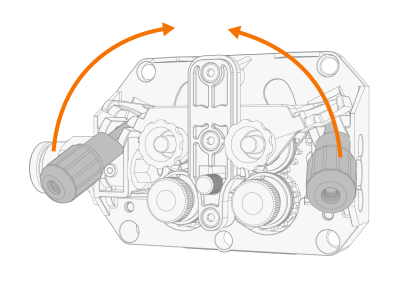

Zwolnij ramiona blokujące rolki dociskowej na mechanizmie podawania drutu.

3.

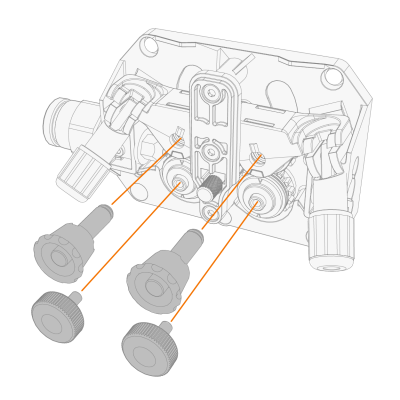

Wyciągnij sworznie mocujące rolki dociskowej i odkręć zaślepki zabezpieczające rolki napędowe.



4.

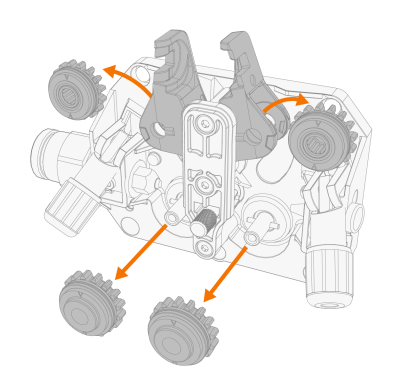

Otwórz uchwyty rolek dociskowych i wyjmij rolki dociskowe.

5.

Wyjmij rolki napędowe.

6.

Żeby zamontować rolki podające, wykonaj opisane czynności w odwrotnym porządku. Ustaw wcięcie w dolnej części rolki napędowej w linii ze sworzniem wału napędowego.

7.

Ponownie zamocuj kapsle i sworznie montażowe, aby zablokować rolki napędowe i dociskowe na swoich miejscach.

8.

Opuść ramiona dociskowe, aby zabezpieczyć rolki dociskowe.

9.

Zamknąć komorę podajnika drutu.

Więcej informacji na temat montażu drutu: Instalacja i wymiana drutu spawalniczego i szpuli drutu.
