Montaż i wymiana tulejek prowadzących drutu

Mechanizm podajnika drutu zawiera trzy tulejki prowadzące drut. Należy je wymienić po zmianie materiału lub zwiększeniu średnicy drutu elektrodowego.

Podczas wymiany wylotowej tulejki prowadzącej należy odłączyć uchwyt spawalniczy MIG.

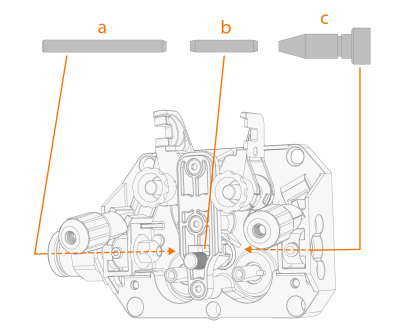

a.

Tylna tuleja prowadząca

b.

Środkowa tuleja prowadząca

c.

Przednia tuleja prowadząca



Wybierz nowe tuleje prowadnicy drutu zgodnie z tabelami w punkcie Materiały eksploatacyjne do podajnika drutu X3.

Wymiana tulei prowadzących:

1.

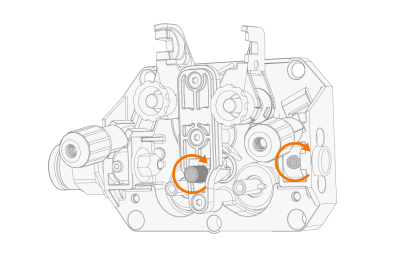

Zwolnić ramiona dociskowe i wyjąć z systemu drut spawalniczy i rolki dociskowe podającego drutu.

>>  Aby uzyskać więcej informacji na temat demontażu rolki podającej drut, patrz Montaż i wymiana rolek podających.

2.

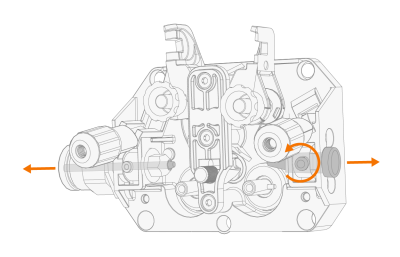

Poluzuj śrubę mocującą na ramie mechanizmu i wyciągnij starą wlotową tulejkę prowadzącą.

3.

Wyjmij również starą wylotową tulejkę prowadzącą, wypychając ją przez uchwyt spawalniczy.

4.

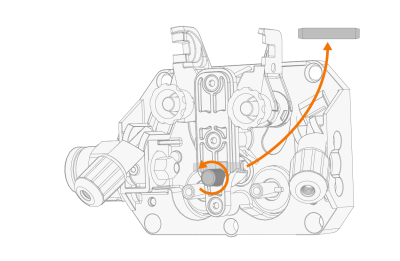

Zwolnij pokrętło mocujące na środku i wyciągnij starą środkową tulejkę prowadzącą.

5.

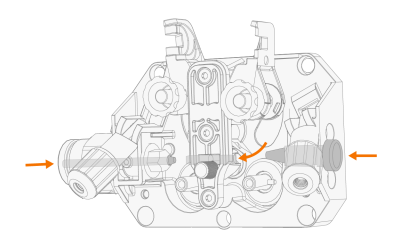

Włóż nową wlotową tulejkę prowadzącą na miejsce i zabezpiecz ją dokręcając śrubę na ramie mechanizmu.

6.

Zainstaluj nową wylotową tulejkę prowadzącą, wsuwając ją przez złącze uchwytu spawalniczego.

7.

Włóż nową środkową tulejkę prowadzącą na miejsce i zabezpiecz ją pokrętłem.

8.

Wymień rolki podające drut, jeśli dotyczy.

>>  Aby uzyskać więcej informacji na temat instalacji rolki podającej drut, patrz Montaż i wymiana rolek podających.
