Draadaanvoermechanisme

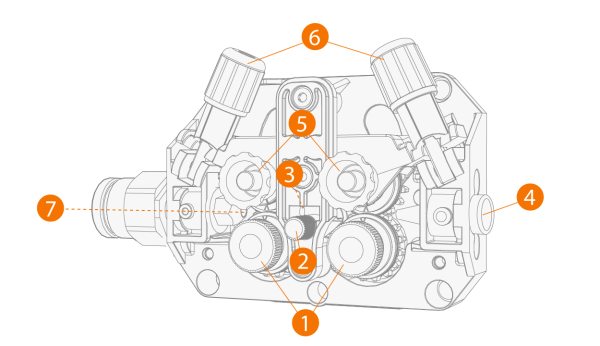

Aandrijfmechanisme draadaanvoer X3:

1.

Aandrijfrollen en borgdoppen voor aandrijfrollen

2.

Middelste geleidingsbuis aandraaiknop

3.

Midden-doorvoerpijp

4.

Ingang doorvoerpijp

5.

Drukrollen en bevestigingspinnen drukrollen

6.

Vergrendelingsarmen drukrol

7.

Uitgang doorvoerpijp.



Zie Aanvoerrollen installeren en vervangen voor het vervangen van de draadaanvoerrollen.

Zie Doorvoerpijpen installeren en vervangen voor het vervangen van de draadgeleidingsbuizen.
