Doorvoerpijpen installeren en vervangen

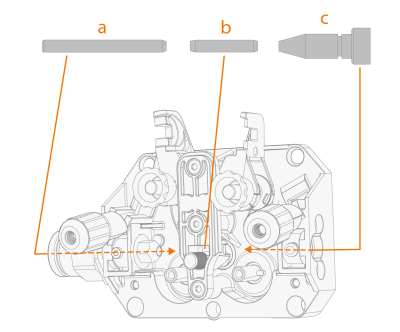

Het draadaanvoermechanisme omvat drie doorvoerpijpen. Deze moeten worden vervangen wanneer de diameter van de lasdraad toeneemt of als het materiaal verandert.
|
Bij het vervangen van de uitganggeleidingsbuis moet de MIG-lassen lastoorts losgemaakt worden. |
Kies de nieuwe draadgeleidingsbuisjes volgens het overzicht hier: X3 draadaanvoeronderdelen.
Om de doorvoerpijpen te vervangen:
|
1.
|
Maak de drukarmen los en verwijder de lasdraad en draadaanvoerrollen uit het systeem. |
>> Zie Aanvoerrollen installeren en vervangen voor meer informatie over het verwijderen van de draadaanvoerrol.
|
2.
|

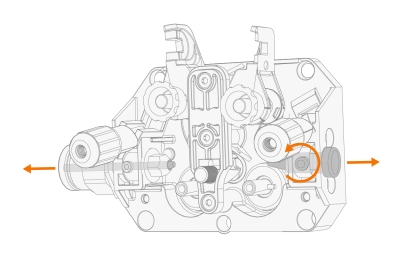

Draai de schroef op het mechanisme los en trek de oude inganggeleidingsbuis eruit. |
|
3.
|
Verwijder ook de oude uitganggeleidingsbuis door deze door de connector van de lastoorts naar buiten te duwen. |
|
4.
|

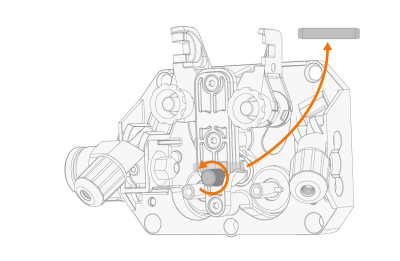

Draai de middelste knop los en trek de oude middelste geleidingsbuis eruit. |
|
5.
|

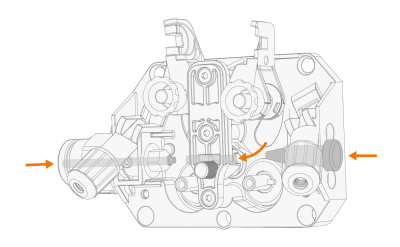

Plaats de nieuwe inganggeleidingsbuis op zijn plaats en zet hem vast door de schroef op het frame van het mechanisme vast te draaien. |
|
6.
|
Installeer een nieuwe uitganggeleidingsbuis door deze door de lastoortsconnector naar binnen te duwen. |
|
7.
|

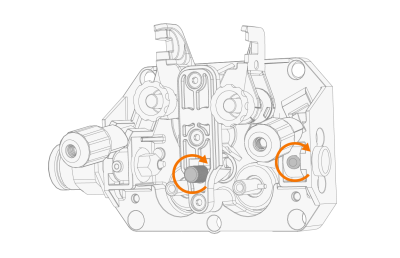

Plaats een nieuwe middelste geleidingsbuis en zet deze vast met de knop. |
|
8.
|
Vervang de draadaanvoerrollen, indien van toepassing. |
>> Zie Aanvoerrollen installeren en vervangen voor meer informatie over de installatie van de draadaanvoerrol.
