Aanvoerrollen installeren en vervangen

Vervang de draadaanvoerrollen wanneer het materiaal en de diameter van de lasdraad verandert.

Kies de nieuwe draadaanvoerrollen volgens het overzicht hier: X3 draadaanvoeronderdelen.

Om de draadaanvoerrollen te vervangen:

1.

Open het draadaanvoercompartiment.

2.

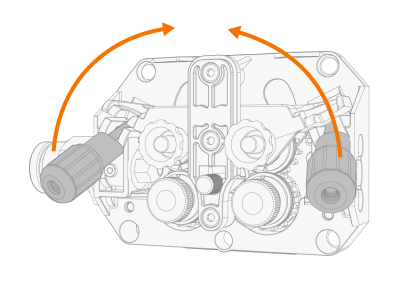

Ontgrendel de vergrendelarmen van de aanvoerrol op het aandrijfmechanisme.

3.

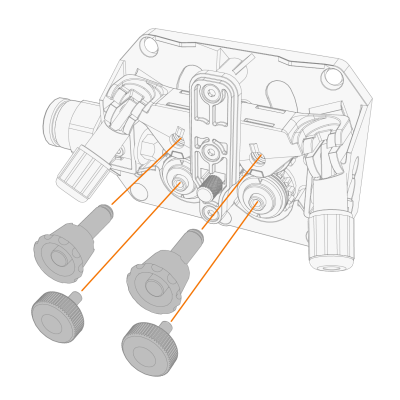

Trek de drukrolbevestigingspennen naar buiten en schroef de doppen van de aandrijfrollen los.



4.

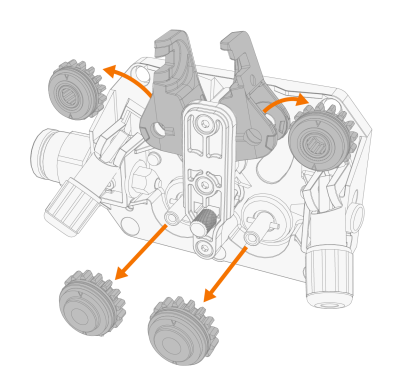

Draai de drukrolhouders open en verwijder de drukrollen.

5.

Verwijder de aandrijfrollen.

6.

Volg de eerdere stappen in omgekeerde volgorde om de draadaanvoerrollen te installeren. Lijn de snede aan de onderzijde van de aandrijfrollen uit met de pen van de aandrijfas.

7.

Breng de montagedoppen en bevestigingspinnen weer aan om de aandrijving en de drukrollen vast te zetten.

8.

Laat de vergrendelarmen van de drukrollen zakken om ze vast te zetten.

9.

Sluit het draadaanvoercompartiment.

Zie Lasdraad en draadhaspel installeren en vervangen voor meer informatie over de installatie van de draad.
