Pannello di controllo dell'X3

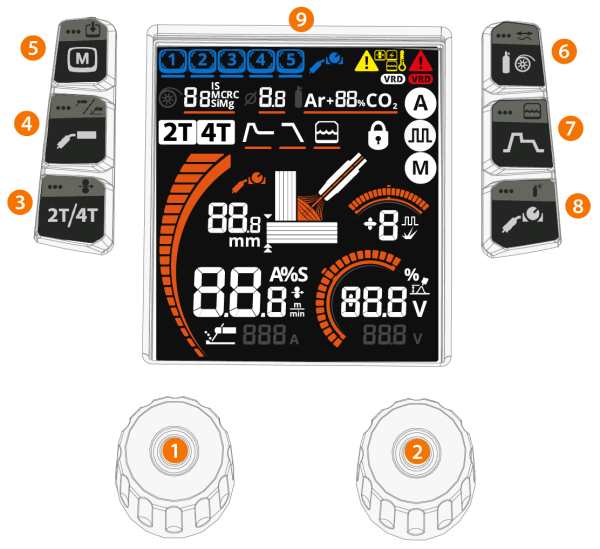

Questa sezione introduce i comandi e le caratteristiche del pannello di controllo del trainafilo X3.

1. Manopola di controllo sinistra (maggiori informazioni di seguito)

>>  Ruotare e premere la manopola di controllo per effettuare le selezioni

2. Manopola di controllo destra (maggiori informazioni di seguito)

>>  Ruotare e premere la manopola di controllo per effettuare le selezioni

3. Logica di innesco e pulsante di avanzamento intermittente del filo

>>  Pressione breve: Selezione della Logica di innesco (2T/4T)

>>  Pressione prolungata: Avanzamento intermittente filo, guida il filo di riempimento in avanti (con arco spento)

Durante l'avanzamento intermittente del filo, la velocità di avanzamento del filo può essere regolata con la manopola di controllo destra.
4. Pulsante di processo e modalità

>>  Pressione breve: Selezione del processo di saldatura MIG (MIG manuale (M) / 1-MIG (A) / MIG pulsato ()). Utilizzare la manopola di controllo destra per effettuare la selezione. In modalità MIG manuale, la pressione breve del pulsante apre prima il menu di selezione del materiale.

>>  Premere a lungo: Selezione modalità di funzionamento (MIG/MMA/scriccatura)

Il processo MIG pulsato è disponibile solo con una fonte di alimentazione a impulsi.
Quando si è in modalità MMA o scriccatura, la pressione breve della selezione del processo di saldatura riporta sempre il dispositivo alla modalità MIG.
5. Pulsante Canali di memoria

>>  Pressione breve: Cambio del canale di memoria

>>  Pressione prolungata: Salva sul canale di memoria >> Per ulteriori informazioni, consultare: Canali di memoria

6. Pulsante per la selezione del materiale e la calibrazione del cavo

>>  Pressione breve: Selezione del materiale del filo di riempimento, dello spessore e del gas di protezione >> Per ulteriori informazioni, fare riferimento a: Impostazioni di base per 1-MIG e MIG pulsato

>>  Pressione prolungata: Calibrazione del cavo >> Per ulteriori informazioni, fare riferimento a: Taratura del cavo di saldatura

7. Pulsante Parametri di saldatura

>>  Pressione breve: Regolazione dei parametri di saldatura aggiuntivi: Avvio a caldo / Riempimento del cratere / Corrente post-arco (PC) >> Per ulteriori informazioni, fare riferimento a: Parametri di saldatura aggiuntivi

>>  Pressione lunga: Raffreddamento ad acqua AUT/ON/OFF (AUT = Automatico). Utilizzare la manopola di controllo destra per effettuare la selezione.

8. Comando a distanza e pulsante per il test del gas

>>  Pressione breve: Selezione della modalità di controllo remoto (si applica solo al controllo remoto della torcia): Velocità di avanzamento del filo / Canale / OFF

>>  Pressione prolungata: Test del gas, verifica il flusso di gas di protezione e spurgo della linea del gas.

Durante il test del gas, il flusso di gas può essere regolato con la manopola di controllo.
9. Display del pannello di controllo.

>>  Per ulteriori informazioni, consultare: Pannello di controllo dell'X3.

Funzioni delle manopole di controllo nella vista principale della saldatura

Manopola sinistra:

• MIG manuale: regolazione della velocità di avanzamento del filo
• 1-MIG: regolazione della velocità di avanzamento del filo
• MIG a impulsi: regolazione della velocità di avanzamento del filo
• MMA: regolazione della corrente di saldatura
• Scriccatura: regolazione della corrente.

Manopola destra:

• MIG manuale: regolazione della tensione di saldatura
• 1-MIG: Regolazione di precisione della tensione/dinamica di saldatura (premere per passare da un parametro all'altro).
• MIG pulsato: Regolazione di precisione / Corrente d'impulso (premere per passare da un parametro all'altro).
• MMA: regolazione della dinamica.
La manopola di controllo destra è la manopola di controllo predefinita per le regolazioni e le selezioni quando si salvano i parametri di saldatura in un canale di memoria o quando si regolano altri parametri.
Nella maggior parte delle visualizzazioni di regolazione e impostazione, premendo la manopola di controllo sinistra o uno dei pulsanti laterali si ritorna alla visualizzazione principale.

>>  Per ulteriori informazioni, consultare: Parametri di saldatura principali

Blocco di sicurezza: Premendo a lungo le manopole di controllo a 1 e 2 contemporaneamente per 2 secondi, il dispositivo può essere bloccato per sicurezza. Ciò impedisce la saldatura e il funzionamento accidentale del dispositivo senza dover spegnere l'attrezzatura. Sbloccare il dispositivo premendo contemporaneamente le manopole di controllo 1 e 2 per 2 secondi.

Ripristino valori di fabbrica: Premendo a lungo i pulsanti funzione 3 e 8 (pulsanti della logica di innesco e del controllo remoto) contemporaneamente per 5 secondi, il dispositivo può essere riportato alle impostazioni di fabbrica.

Il ripristino delle impostazioni di fabbrica cancella tutti i dati dell'utente.
