Installazione dell'attrezzatura sul carrello X3T4 (opzionale)
Il carrello X3T4 è un carrello opzionale a 4 ruote con portabombole del gas per X3 FastMig.
Oltre a queste istruzioni, consultare anche le istruzioni di installazione fornite con il carrello.
Utensili necessari:
|

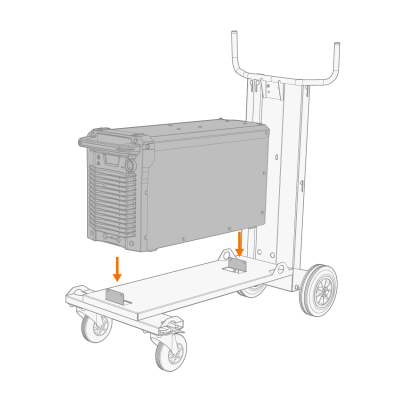

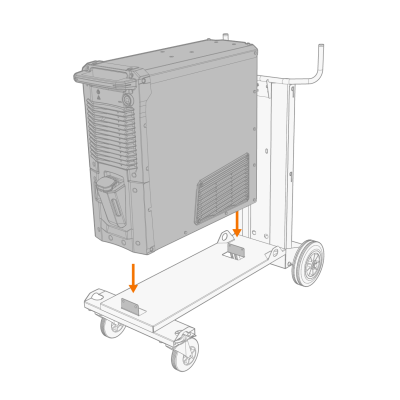

| 1. | Installare la fonte di alimentazione sul carrello. |
| 2. | Fissare la fonte di alimentazione al carrello. |

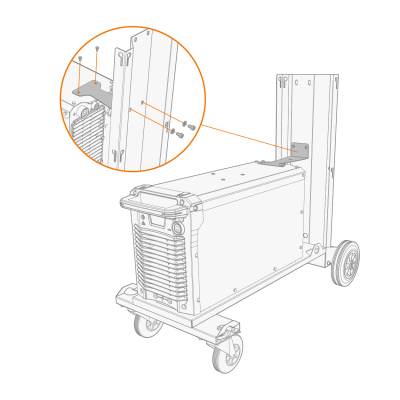

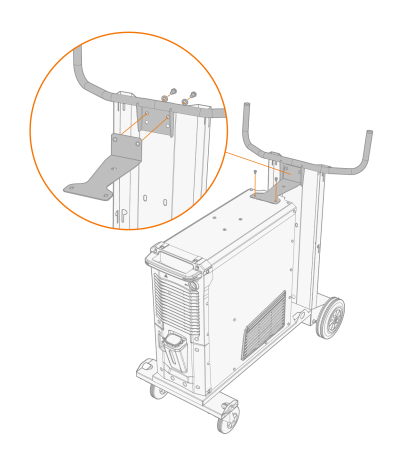

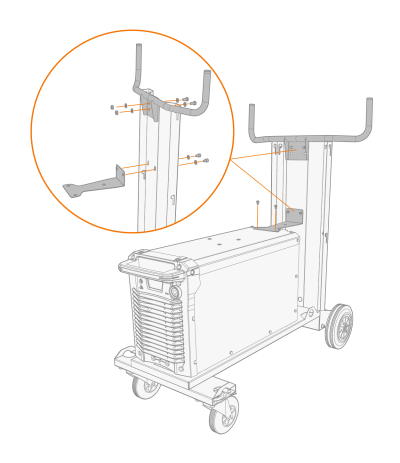

>> Con la staffa di fissaggio fornita con il carrello:
|
Tenere presente anche l'installazione della barra di maniglia/supporto cavo insieme alla staffa di fissaggio quando si utilizza una fonte di alimentazione raffreddata ad acqua: Installazione dei cavi (X3 WF HD300) o Installazione dei cavi (X3 WF HD200). |

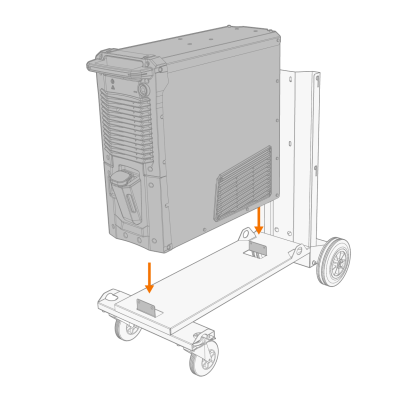

Fonte di alimentazione X3, modelli ad altezza standard:

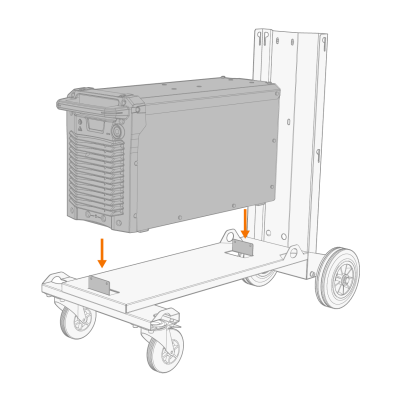

Fonte di alimentazione X3, modelli multitensione più alti:

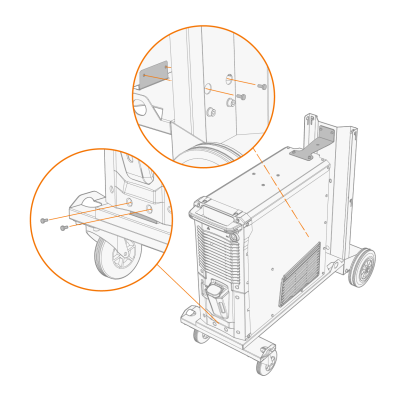

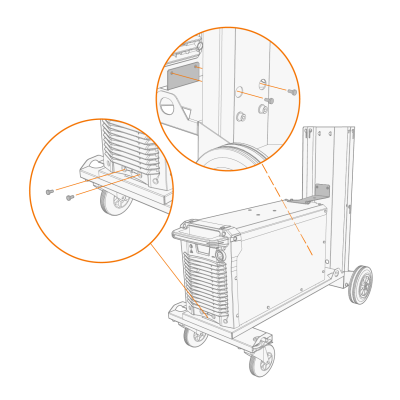

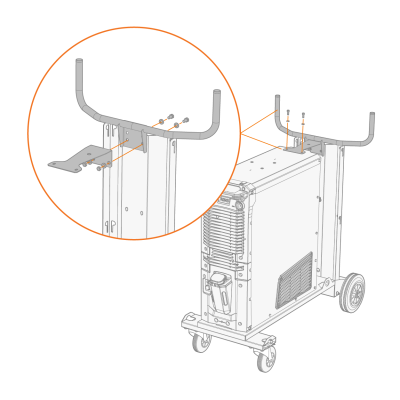

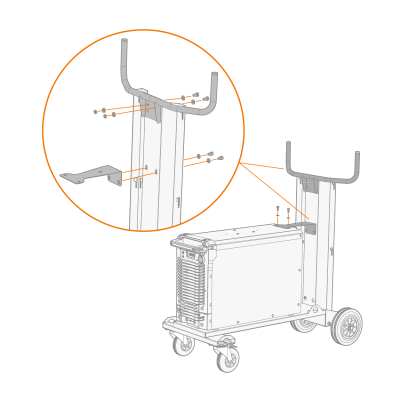

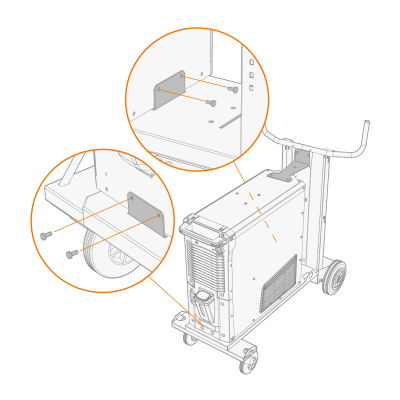

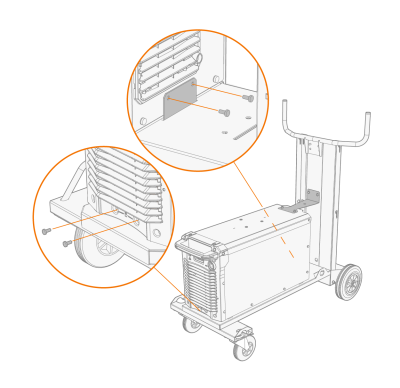

>> Con due viti nella parte anteriore e due viti nella parte posteriore (utilizzare le viti fornite con la staffa di fissaggio):
|
|
Il trainafilo X3 HD200 può essere installato sopra la fonte di alimentazione utilizzando la piastra di montaggio fissa del trainafilo e i pattini di protezione. |
|
|
Il trainafilo X3 HD300 può essere installato sopra la fonte di alimentazione utilizzando la piastra di montaggio rotonda del trainafilo (consente la rotazione). |
| 3. | Installare la piastra di montaggio del trainafilo sulla fonte di alimentazione. |
>> X3 WF HD200: Per ulteriori informazioni, fare riferimento a Installazione del trainafilo con piastra fissa (X3 WF HD200).
>> X3 WF HD300: Per ulteriori informazioni, fare riferimento a Installazione del trainafilo con piastra di montaggio (X3 WF HD300).

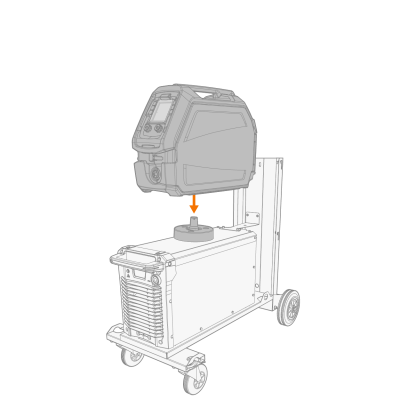

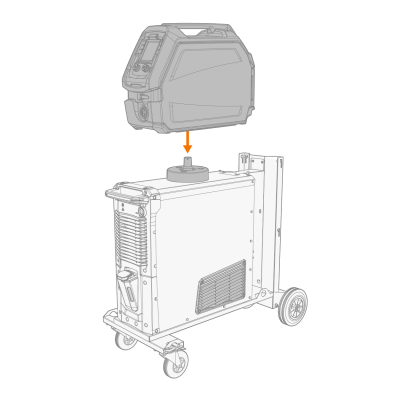

| 4. | Sollevare il trainafilo sopra la fonte di alimentazione, sulla piastra di montaggio. |
>> X3 WF HD200: Per ulteriori informazioni, fare riferimento a Installazione del trainafilo con piastra fissa (X3 WF HD200).
>> X3 WF HD300: Per ulteriori informazioni, fare riferimento a Installazione del trainafilo con piastra di montaggio (X3 WF HD300).

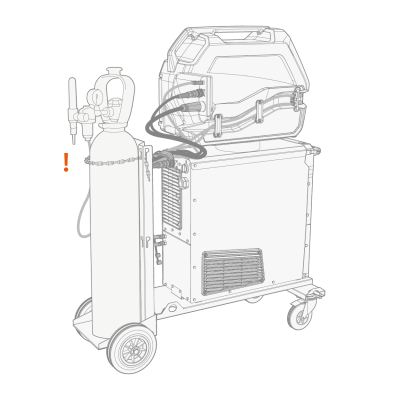

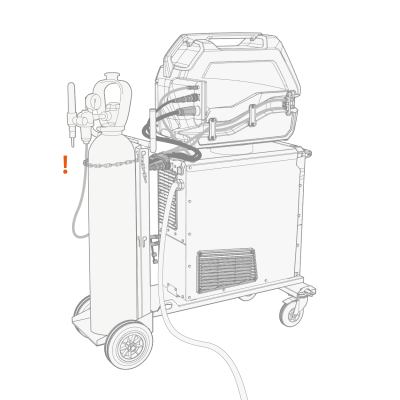

| 5. | Posizionare la bombola del gas sul rack posteriore e fissarla con la catena fornita con il carrello portabombole. |
Per il sollevamento dell’attrezzatura, vedere Attrezzature di sollevamento.
