Installazione dei cavi

Collegare i cavi di interconnessione prima al trainafilo e poi alla fonte di alimentazione. Per le descrizioni dei connettori, fare riferimento a Trainafilo X3.

Utensili necessari:

Posare i cavi nel modo più ordinato possibile.

Collegare il cavo della corrente di saldatura (3) al trainafilo. Spingere il cavo quanto più possibile in avanti e ruotare il connettore in senso orario per serrare il cavo nel suo alloggiamento.

Serrare a mano il cavo della corrente di saldatura il più saldamente possibile. Se il collegamento del cavo della corrente di saldatura è allentato, potrebbe surriscaldarsi.

Premere il tubo flessibile del gas di protezione (1) sul connettore del tubo flessibile del gas di protezione fino a bloccarlo in posizione.

Collegare il cavo di controllo (2) al connettore. Ruotare il collare in senso orario per bloccarlo in posizione.

Se si dispone dell'unità di raffreddamento opzionale, inserire i tubi flessibili del liquido di raffreddamento (4, 5) nell'incavo sul lato del trainafilo e i connettori attraverso le aperture.

Comprimere la chiusura a molla per fissare i connettori dei tubi in posizione. Dopo averlo rilasciato, verificare che l’elemento di fissaggio a molla sia bloccato nelle scanalature dei connettori dei tubi flessibili.

Fissare i fermi del cavo.

Collegare il cavo della corrente di saldatura (6) al connettore positivo (+) della fonte di alimentazione.

Collegare il cavo di controllo (7) alla fonte di alimentazione.

Collegare il tubo flessibile per gas di protezione alla bombola di gas.

10.

Se si dispone dell'unità di raffreddamento opzionale, collegare i tubi flessibili del liquido di raffreddamento (8, 9) all'unità di raffreddamento. I tubi flessibili hanno un codice colore.

11.

Se necessario, fissare i cavi con i fermacavi in dotazione, a seconda dell'installazione dell'apparecchiatura. I fermacavi aiutano a guidare i cavi e fungono da scarico della trazione.

I cavi di interconnessione da 1,5 metri sono dotati di un morsetto fissato all'estremità della fonte di alimentazione.
I cavi di interconnessione da 5 metri e più sono dotati di due morsetti, uno all'estremità della fonte di alimentazione e uno all'estremità del trainafilo.

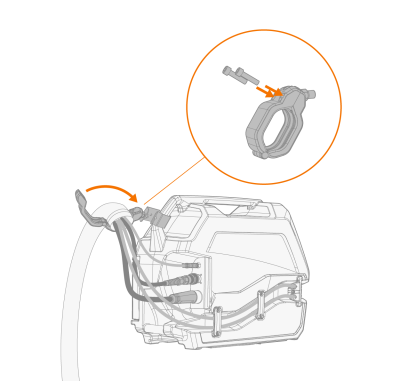

>> Se il trainafilo è installato sopra la fonte di alimentazione, il serracavo allegato può essere fissato alla staffa di supporto Opzionale sulla fonte di alimentazione (con il dado fornito):

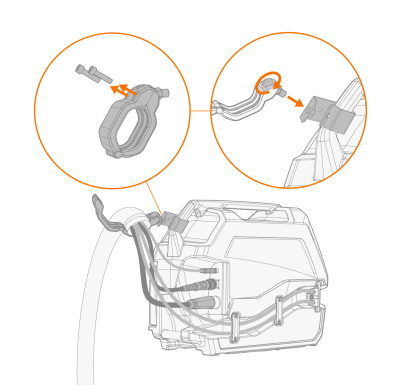

>> Con il carrello opzionale, fissare il fermacavo allegato alla staffa di supporto del carrello (con il dado in dotazione):

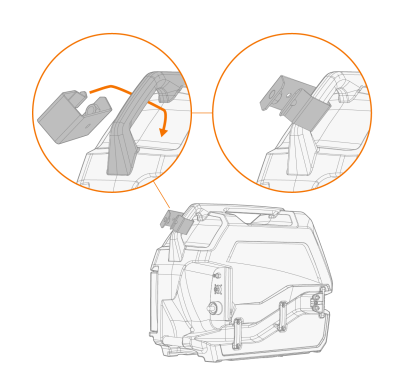

>> Cavi da 5 metri e più: Per fissare l'estremità del cavo di interconnessione del trainafilo, posizionare la staffa di supporto aggiuntiva intorno alla maniglia posteriore del trainafilo e fissarvi il fermacavo (con il dado in dotazione).

Per il collegamento del cavo di ritorno a terra e della torcia di saldatura MIG al sistema, fare riferimento a Collegamento della torcia di saldatura e del cavo di ritorno a terra.

La maggior parte delle applicazioni MIG/MAG e dei fili di apporto fa scorrere il cavo della corrente di saldatura dell'unità trainafilo collegato al terminale positivo della fonte di alimentazione. La polarità può essere selezionata collegando il cavo della corrente di saldatura e il cavo di messa a terra ai connettori positivi o negativi della fonte di alimentazione. A questo scopo, è disponibile come optional un'ulteriore prolunga per il cavo di interconnessione del cavo della corrente di saldatura.

Accertarsi di avere collegato e serrato correttamente tutti i cavi.

Durante la saldatura, il fascio di cavi si riscalda. I cavi devono essere maneggiati con cautela subito dopo la saldatura.
