Collegamento della torcia di saldatura e del cavo di ritorno a terra

X3 FastMig è progettato per essere utilizzato con le torce di saldatura MIG Kemppi Flexlite GXe. Per le istruzioni d’uso delle torce Flexlite GXe, vedere userdoc.kemppi.com.

Verificare sempre che la guaina guidafilo, la punta di contatto e l’ugello del gas siano adatti al lavoro da eseguire.

Per collegare la torcia di saldatura MIG al trainafilo X3, procedere come segue:

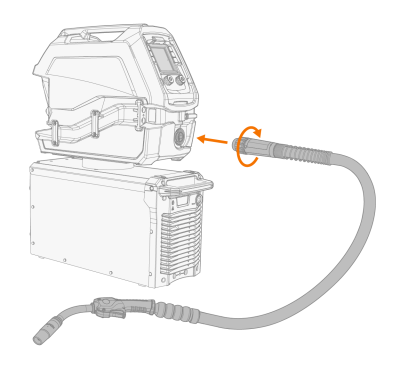

Spingere il connettore della torcia di saldatura (Euro) nel connettore della torcia del trainafilo (Euro) e serrare a mano il collare.

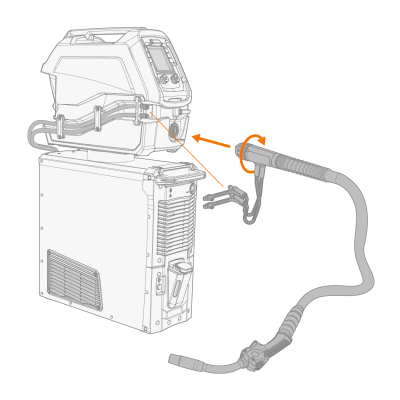

Se la configurazione comprende una fonte di alimentazione con unità di raffreddamento e una torcia raffreddata ad acqua, collegare anche le unità di raffreddamento a liquido. I tubi flessibili hanno un codice colore.

Installare e caricare il filo di riempimento come descritto in Installazione e sostituzione del filo di riempimento e della bobina di filo.

Controllare il flusso del gas. Per ulteriori informazioni, fare riferimento a Installazione della bombola del gas e verifica della portata del gas.

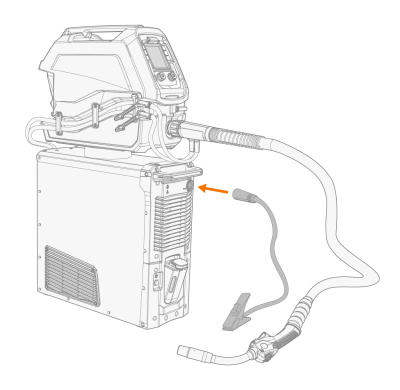

Collegare il cavo di ritorno a terra al connettore (-) della fonte di alimentazione nella parte anteriore.

(L'illustrazione precedente mostra diverse opzioni di configurazione dell'apparecchiatura).
