Installazione della bombola del gas e verifica della portata del gas
|
Maneggiare la bombola del gas con cura. In caso di danni alla bombola del gas o alla valvola della bombola, vi è il rischio di lesioni. |
|
Fissare sempre correttamente la bombola del gas in posizione verticale, inserendola in un apposito supporto a parete o su un carrello per attrezzature di saldatura. Quando non è in corso una saldatura, tenere chiusa la valvola della bombola del gas. |
|
Se si utilizza un’unità di trasporto con rack per bombola del gas, installare per prima cosa la bombola del gas sull’unità di trasporto, quindi effettuare i collegamenti. - Prima di installare e verificare la bombola del gas, installare la torcia di saldatura sul trainafilo. - Non utilizzare l’intero contenuto della bombola. - Usare sempre regolatori e misuratori di portata approvati e testati. |
Per la scelta del gas e dell’attrezzatura, contattare il concessionario Kemppi di zona.
| 1. | Senza carrello per la bombola del gas: posizionare la bombola del gas in un luogo adatto e sicuro. |

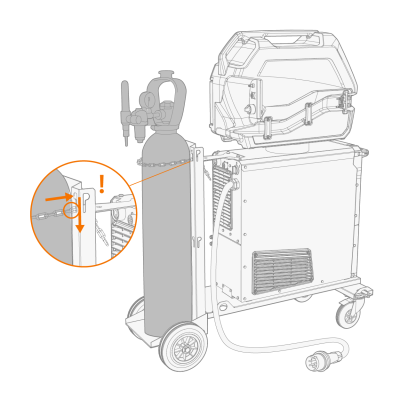

| 2. | Con carrello portabombole: Spostare la bombola del gas sul portabombole dell'unità di trasporto e fissarla in posizione con la catena in dotazione. |
>> Far passare la catena attraverso la parte superiore della fessura della chiave e farla scendere nella sezione stretta della fessura della chiave per bloccare la catena in posizione.
| 3. | Se non è già stato fatto, collegare la torcia di saldatura al trainafilo. |
| 4. | Collegare il tubo flessibile del gas al trainafilo. |
| 5. | Aprire la valvola della bombola del gas. |

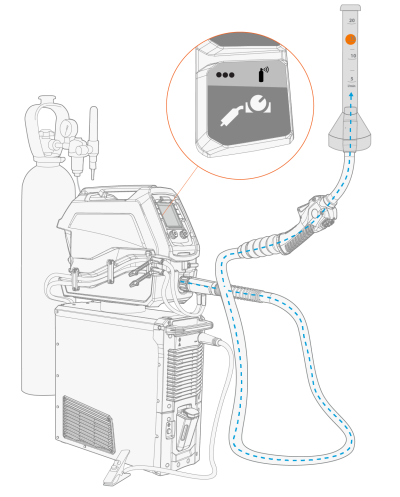

| 6. | Premere il pulsante di test del gas nel pannello di controllo del trainafilo per scaricare il gas di protezione precedente e per introdurre il nuovo gas nel sistema. |
>> Nel trainafilo X3 la funzione di test del gas si attiva premendo a lungo il pulsante di selezione del controllo remoto sul pannello di controllo.
|
|
Utilizzare la funzione di test del gas anche per verificare che il gas di protezione fluisca correttamente nel sistema. |
| 7. | Premere nuovamente il pulsante di test del gas per regolare il flusso di gas. Per la misurazione e la regolazione, utilizzare un contatore di flusso e un regolatore esterni. |
>> Nel trainafilo X3 la funzione di test del gas si attiva premendo a lungo il pulsante di selezione remota sul pannello di controllo.
Portate di gas consigliate (solo come indicazioni generali):
| MIG* | |
|---|---|
| Argon | 10...25 l/min |
| Elio | - |
| Argon + 18-25% CO2 | 10...25 l/min |
| CO2 | 10...25 l/min |
* A seconda delle dimensioni dell'ugello del gas e della corrente di saldatura.
