Installazione e sostituzione del filo di riempimento e della bobina di filo
Questa sezione descrive come installare il filo di riempimento e la bobina di filo sul trainafilo X3.
|
Installare la torcia di saldatura MIG sul trainafilo prima di installare la bobina di filo. |
|
Quando si sostituisce la bobina di filo, rimuovere il filo di riempimento rimanente dalla torcia di saldatura MIG e dal meccanismo trainafilo prima di rimuovere la bobina di filo. |
Per installare la bobina di filo:
|
1.
|
Aprire lo sportello dello scomparto del trainafilo. |
|
2.
|

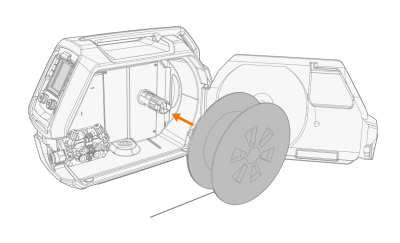

Inserire il rocchetto di filo sul mozzo della bobina e spingerlo nel trainafilo fino a quando le clip di bloccaggio del meccanismo di sicurezza lo bloccano in posizione. |
|
Accertarsi che la bobina di filo sia rivolta nella direzione corretta, con il filo di riempimento che va dalla parte inferiore della bobina ai rulli trainafilo. |
|
Una volta installato, il perno accanto al mozzo della bobina del filo deve essere allineato e inserito nel foro della bobina o dell'adattatore della bobina. Per le opzioni di adattatore per bobina di filo, vedere Bobine di filo. |
|
3.
|

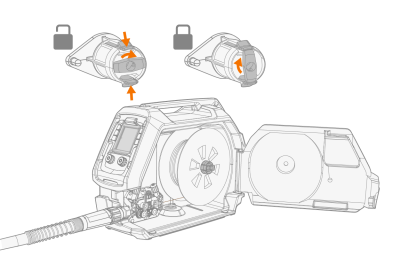

Bloccare le clip di bloccaggio ruotando la leva nel centro del mozzo della bobina. |
|
4.
|
Se necessario, regolare la forza del freno della bobina ruotando la vite di regolazione del freno della bobina al centro del mozzo della bobina. |
>> La forza frenante può essere regolata ruotando la vite di regolazione con un cacciavite a testa piatta attraverso il foro della leva di bloccaggio.
|
Il carico applicato varia a seconda delle dimensioni e del peso del filo di apporto e della bobina, ma anche della velocità di avanzamento del filo. Più pesante è la bobina di filo metallico e più veloce è la velocità di avanzamento del filo, maggiore è la necessità di aumentare il carico di frenatura. Regolare la pressione, fissare il fermaglio di bloccaggio, impostare la velocità di avanzamento del filo e verificare che la forza frenante sia sufficiente a garantire che il filo di apporto non fuoriesca dalla bobina in caso di corsa eccessiva. |
Per rimuovere la bobina di filo:
|
1.
|
Rilasciare i fermi di bloccaggio ruotando la leva al centro del mozzo della bobina. |
|
2.
|
Premere leggermente i fermi di bloccaggio verso il centro. |
|
3.
|
Rimuovere il rocchetto di filo. |
Per installare il filo di apporto:
|
1.
|
Rilasciare l’estremità del filo di apporto dalla bobina e tagliare eventuali sezioni deformate in modo che l’estremità risulti diritta. |
|
Accertarsi che il filo di apporto non fuoriesca dalla bobina quando viene rilasciato. |
|
2.
|
Limare la punta del filo di apporto fino a renderla liscia. |
|
Eventuali parti taglienti della punta del filo di apporto potrebbero danneggiare la guaina guidafilo. |
|
3.
|

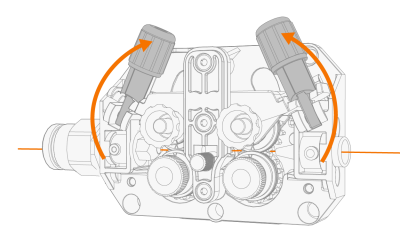

Rilasciare i bracci di pressione per allontanare i rulli di alimentazione. |
|
4.
|
Far passare il filo di riempimento attraverso il tubo d'ingresso e il tubo guida di uscita e nel tubo di uscita, che traina il filo di riempimento alla torcia di saldatura MIG. |
|
5.
|
Spingere manualmente il filo di apporto verso la torcia di saldatura MIG in modo che il filo raggiunga la guaina in filo metallico (circa 20 cm). |
|
6.
|
Chiudere i bracci di pressione del rullo di pressione in modo che il filo di riempimento sia bloccato tra i rulli di alimentazione. Verificare che il filo si trovi nelle scanalature del rullo trainafilo. |
|
7.
|

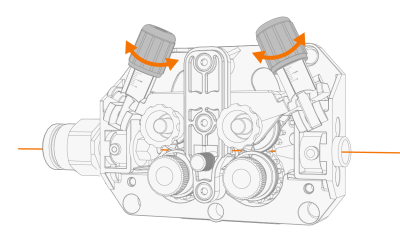

Regolare la pressione dei rulli di alimentazione a pressione con le manopole dei bracci di pressione. |
>> Le scale graduate sui bracci di bloccaggio dei rulli di pressione indicano la pressione applicata su una scala relativa da 1 a 10.
|
Applicare una pressione uniforme su entrambe le maniglie di pressione |
|
Una pressione eccessiva può danneggiare il filo di riempimento (in particolare i fili di alluminio e i fili animati/rivestiti) e ostacolarne l'alimentazione. Una pressione eccessiva aumenta inoltre il carico del meccanismo trainafilo. |
|
8.
|
Chiudere lo scomparto del trainafilo. |
|
9.
|

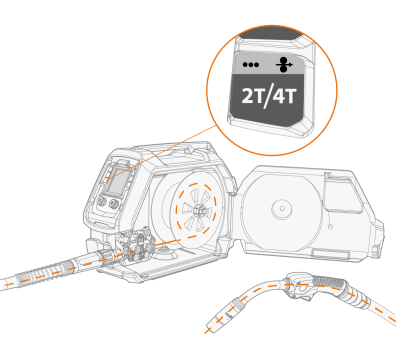

Premere il pulsante di avanzamento intermittente del filo per introdurre il filo di riempimento nella torcia di saldatura MIG. Fermarsi quando il filo raggiunge la punta di contatto della torcia di saldatura MIG. |
>> Nel trainafilo X3 la funzione di avanzamento intermittente del filo viene attivata premendo a lungo il pulsante di logica di innesco del pannello di controllo.
|
Fare attenzione al filo quando raggiunge la punta di contatto ed esce dalla torcia di saldatura. |
|
10.
|
Prima di saldare, assicurarsi che i parametri e le impostazioni di saldatura sul pannello di controllo siano conformi alle impostazioni di saldatura. |
>> Per ulteriori informazioni, fare riferimento a Pannello di controllo dell'X3.
