Installazione e sostituzione dei rulli trainafilo
Sostituire i rulli trainafilo quando il materiale e il diametro del filo di apporto cambiano.
Selezionare i nuovi rulli trainafilo secondo le tabelle disponibili qui: Materiali di consumo per trainafilo X3.
Per sostituire i rulli trainafilo:
1. | Aprire lo scomparto del trainafilo. |

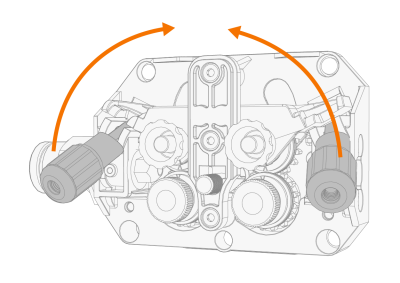

2. | Rilasciare i bracci di pressione del rullo di alimentazione a pressione sul meccanismo trainafilo. |

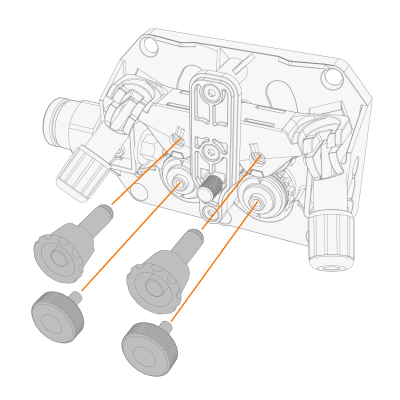

3. | Estrarre i perni di montaggio del rullo di pressione e svitare i tappi di fissaggio del rullo di guida. |

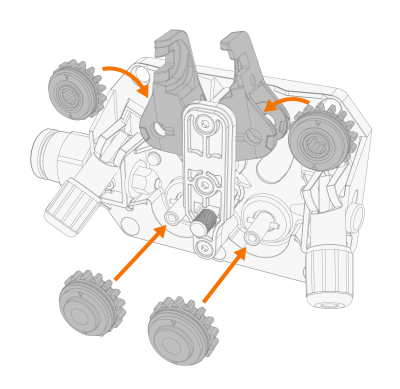

4. | Aprire i supporti dei rulli di pressione e rimuovere i rulli di pressione. |
5. | Rimuovere i rulli di trasmissione. |
6. | Per installare i rulli trainafilo, effettuare i passaggi precedenti in ordine inverso. Allineare il taglio sul fondo dei rulli di azionamento al perno sull’albero di azionamento. |
7. | Ricollegare i tappi di montaggio e i perni di montaggio così da bloccare i rulli pressori e di azionamento nella posizione corretta. |
8. | Abbassare i bracci di pressione per fissare i rulli di pressione. |
9. | Chiudere lo scomparto del trainafilo. |
Per ulteriori informazioni sull'installazione del filo, vedere Installazione e sostituzione del filo di riempimento e della bobina di filo.
