Trainafilo X3
Questa sezione descrive la struttura del trainafilo X3.
|

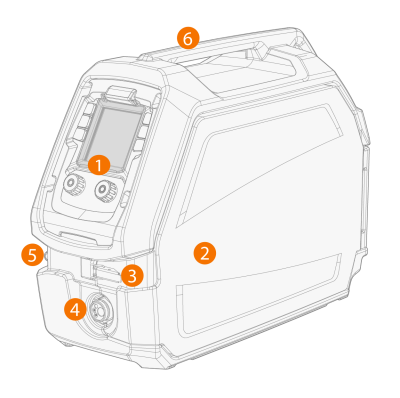

1.
|
Pannello di controllo (e coperchio del display del pannello di controllo incernierato) |
>> Per ulteriori informazioni sul pannello di controllo del trainafilo X3, consultare Pannello di controllo dell'X3.
|
2.
|
Sportello dello scomparto trainafilo |
|
Tenere chiuso lo sportello dello scomparto trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiuso lo sportello dello scomparto anche in altre situazioni per tenere pulita la parte interna del trainafilo. |
|
3.
|
Fermo sportello dello scomparto del trainafilo |
|
4.
|
Connettore Euro per il collegamento del cavo di saldatura |
|
5.
|
Supporto del connettore di ingresso e uscita del refrigerante |
|

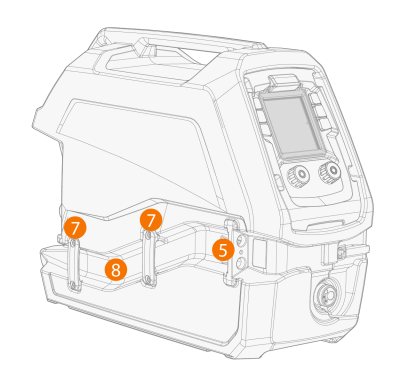

7.
|
Staffe del condotto del tubo refrigerante. |
|
8.
|
Condotto del tubo refrigerante. |
Parte interna del trainafilo (scomparto del trainafilo)
|
1.
|
Bobina di filo metallico e mozzo della bobina di filo metallico |
>> Per ulteriori informazioni sulla bobina di filo metallico, vedere Installazione e sostituzione del filo di riempimento e della bobina di filo.
|
2.
|
Meccanismo del rullo trainafilo |
|
3.
|
Stoccaggio dei componenti |
>> Per lo stoccaggio temporaneo di oggetti più piccoli.
|
4.
|
Apertura per il collegamento della piastra di montaggio |

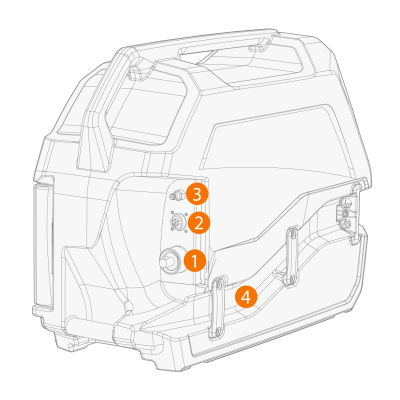

Trainafilo posteriore
|
1.
|
Connettore per il cavo della corrente di saldatura |
|
2.
|
Connettore per cavo di controllo |
|
3.
|
Connettore del tubo flessibile per gas di protezione |
|
4.
|
Condotto del tubo refrigerante. |
Per installare e collegare i cavi, vedere Cavi di interconnessione X3 e Installazione dei cavi.
