Cavi di interconnessione X3
I cavi di interconnessione X3 FastMig sono disponibili in diverse lunghezze e configurazioni per adattarsi alla configurazione dell'apparecchiatura.
Per l’installazione del fascio di cavi, vedere Installazione dei cavi.
|

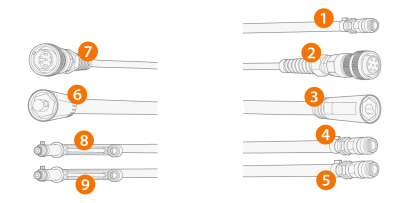

1.
|
Tubo flessibile per gas di protezione (WF) |
|
2.
|
Cavo di controllo (WF) |
|
3.
|
Cavo della corrente di saldatura (WF) |
|
4.
|
Tubo flessibile del refrigerante (uscita/ingresso, codice colore) (WF) |
|
5.
|
Tubo flessibile del refrigerante (uscita/ingresso, codice colore) (WF) |
|
6.
|
Cavo della corrente di saldatura (PS) |
|
7.
|
Cavo di controllo (PS) |
|
8.
|
Solo modelli con raffreddamento a liquido: Tubo flessibile del refrigerante (uscita/ingresso, codice colore) (PS) |
|
9.
|
Solo modelli con raffreddamento a liquido: Tubo flessibile del refrigerante (uscita/ingresso, codice colore) (PS) |
(PS = lato generatore del fascio di cavi, WF = lato trainafilo del fascio di cavi.)
Specifiche del fascio di cavi
X37001MG |
70 mm2 |
1,5 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X39501MG |
95 mm2 |
1,5 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37005MG |
70 mm2 |
5 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37010MG |
70 mm2 |
10 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37015MG |
70 mm2 |
15 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37020MG |
70 mm2 |
20 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37025MG |
70 mm2 |
25 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37030MG |
70 mm2 |
30 m |
Raffreddato a gas |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37001MW |
70 mm2 |
1,5 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X39501MW |
95 mm2 |
1,5 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37005MW |
70 mm2 |
5 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37010MW |
70 mm2 |
10 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37015MW |
70 mm2 |
15 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37020MW |
70 mm2 |
20 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37025MW |
70 mm2 |
25 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
X37030MW |
70 mm2 |
30 m |
Raffreddato ad acqua |
7 pin (controllo), snap (acqua/gas), DIX (corrente) |
