Installazione del trainafilo con piastra di montaggio (X3 WF HD300)

Questa sezione descrive l'installazione del trainafilo X3 HD300 sulla parte superiore della fonte di alimentazione con la piastra di montaggio. La piastra di montaggio consente al trainafilo di ruotare.

Il trainafilo X3 HD300 può essere installato sulla parte superiore della fonte di alimentazione utilizzando la piastra di montaggio del trainafilo. Questo metodo non è applicabile con il trainafilo X3 HD200.

Utensili necessari:

1.

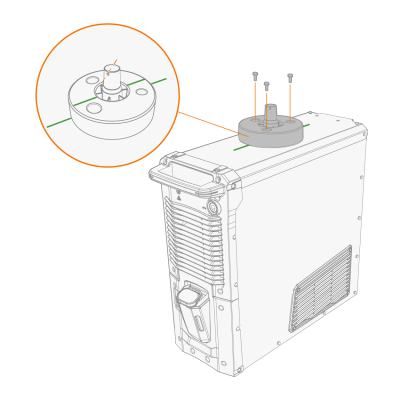

Installare la piastra di montaggio del trainafilo sulla fonte di alimentazione. Assicurarsi che le linee di posizionamento nella piastra di montaggio e sulla fonte di alimentazione siano allineate.

2.

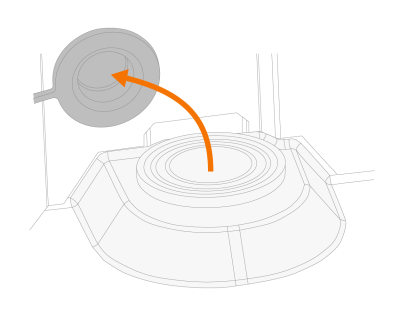

All'interno del trainafilo, rimuovere il tappo di copertura dell'apertura e inserirlo nel supporto sul lato.

3.

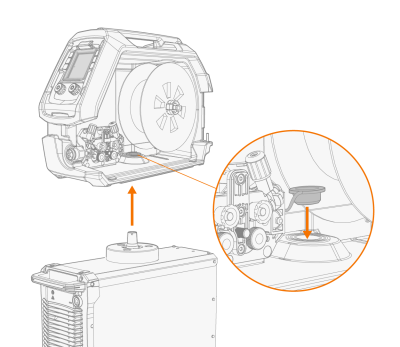

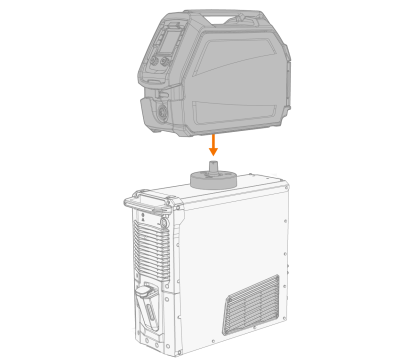

Sollevare il trainafilo sopra la fonte di alimentazione, sulla piastra di montaggio. Assicurarsi che l'interfaccia di montaggio sia allineata correttamente e che l'albero passi completamente attraverso l'apertura del trainafilo.

Il trainafilo deve essere fissato all'albero della piastra di montaggio per garantire un funzionamento sicuro.

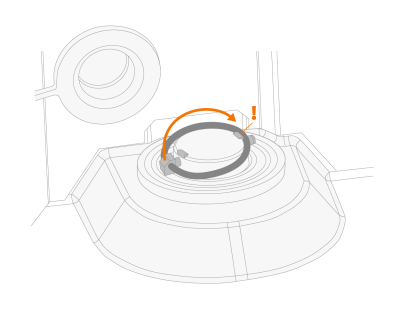

4.

Aprire l'armadio del trainafilo e installare il perno di collegamento attraverso i fori dell'albero della piastra di montaggio.

Quando il trainafilo viene rimosso dalla piastra di montaggio e utilizzato altrove, il tappo di copertura dell'apertura deve essere ripristinato.
