Installation de l'équipement sur le chariot X3T4 (en option)
Le chariot X3T4 est un chariot à 4 roues en option avec porte-bouteilles de gaz pour X3 FastMig.
En plus de ces instructions, reportez-vous également aux instructions d'installation fournies avec le chariot.
Outils nécessaires :
|

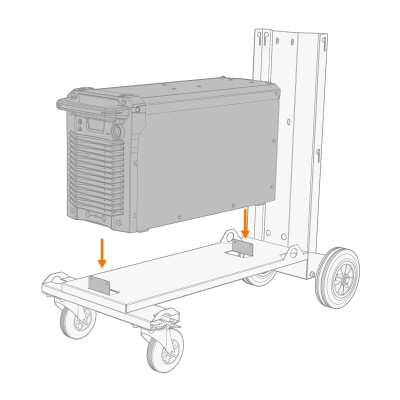

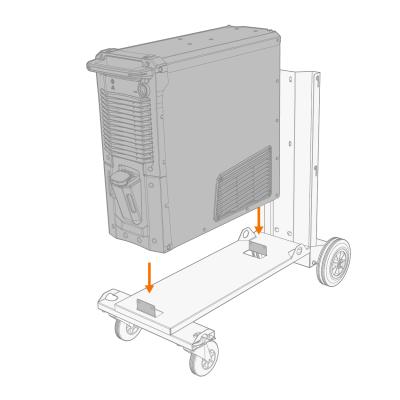

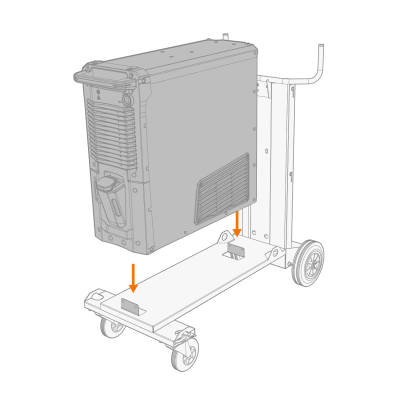

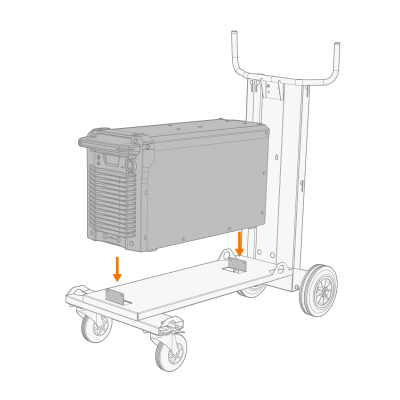

| 1. | Installez le poste à souder sur le chariot. |
| 2. | Fixez le poste à souder au chariot. |

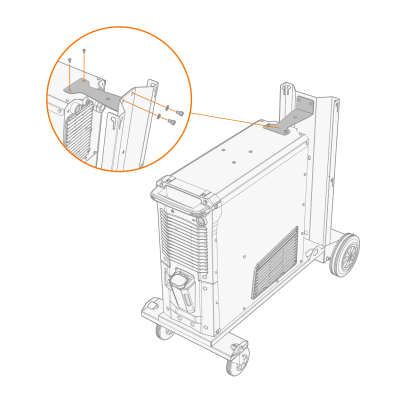

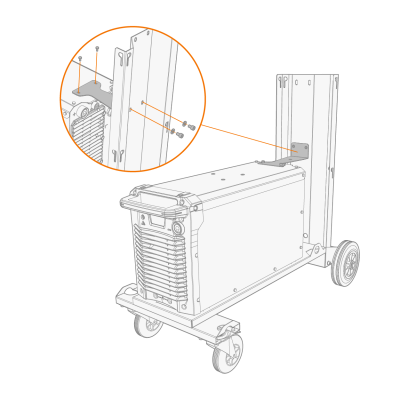

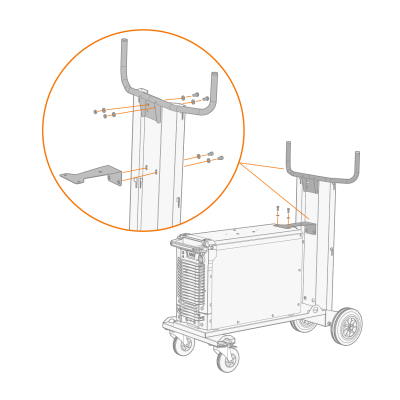

>> Avec le support de fixation livré avec le chariot :
|

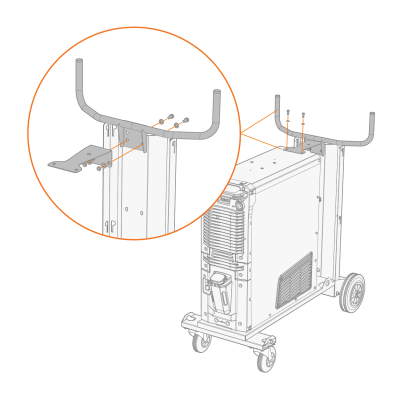

Notez également l'installation de la poignée / du support de câble avec le support de fixation lorsque vous utilisez un poste à souder refroidi par eau : Installation des câbles (X3 WF HD300) ou Installation des câbles (X3 WF HD200). |

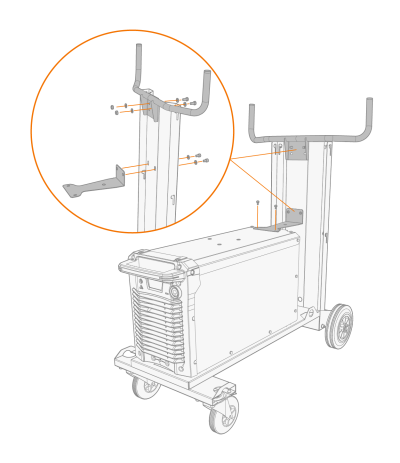

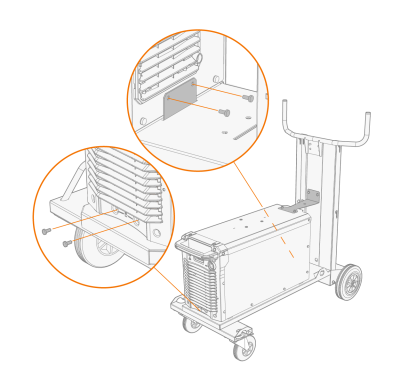

Source d'alimentation X3, modèles de hauteur standard :

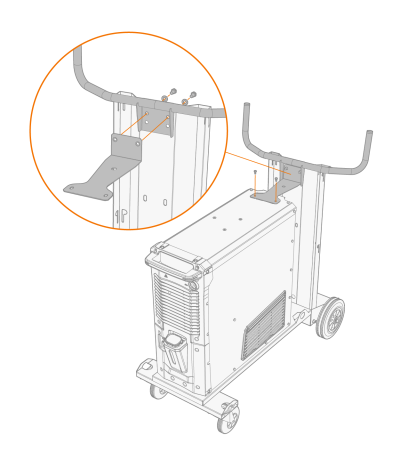

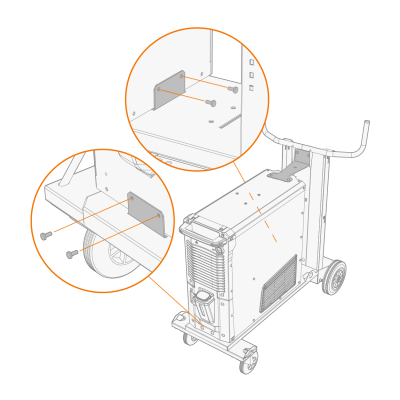

Source d'alimentation X3, modèles multi-tension plus hauts :

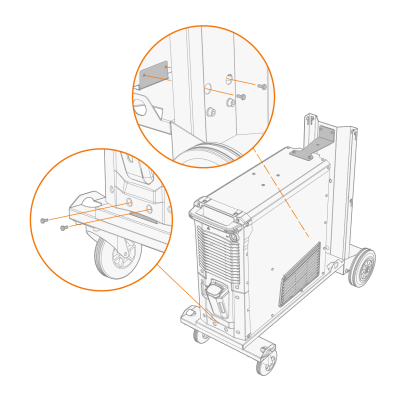

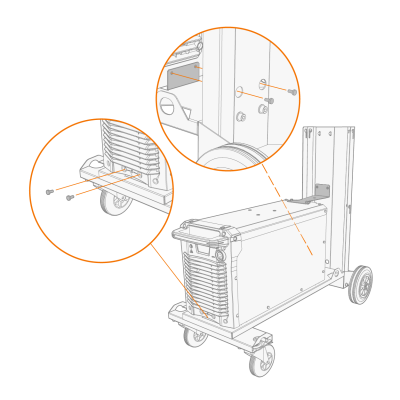

>> Et avec deux vis à l'avant et deux vis à l'arrière (utilisez les vis livrées avec le support de fixation) :
|
|

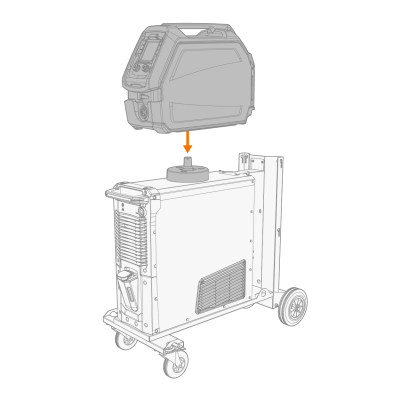

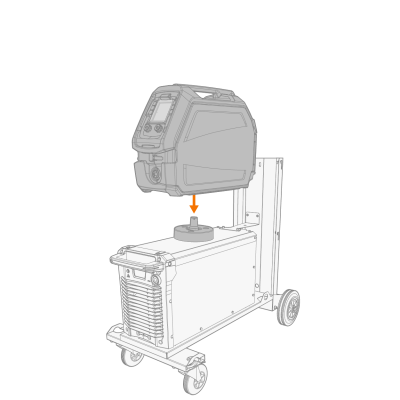

Le dévidoir X3 HD200 peut être installé sur le dessus du poste à souder à l'aide de la plaque de montage fixe du dévidoir et des cadres de protection. |
|
|
Le dévidoir X3 HD300 peut être installé sur le dessus du poste à souder à l'aide de la plaque de montage ronde du dévidoir (permet la rotation). |
| 3. | Installer la plaque de montage du dévidoir sur le poste à souder. |
>> X3 WF HD200 : Pour plus d'informations, se reporter à la section Installation du dévidoir avec plaque fixe (X3 WF HD200).
>> X3 WF HD300 : Pour plus d'informations, se reporter à la section Installation du dévidoir avec plaque de montage (X3 WF HD300).
| 4. | Soulever le dévidoir au dessus du poste à souder, sur la plaque de fixation. |
>> X3 WF HD200 : Pour plus d'informations, se reporter à la section Installation du dévidoir avec plaque fixe (X3 WF HD200).
>> X3 WF HD300 : Pour plus d'informations, se reporter à la section Installation du dévidoir avec plaque de montage (X3 WF HD300).

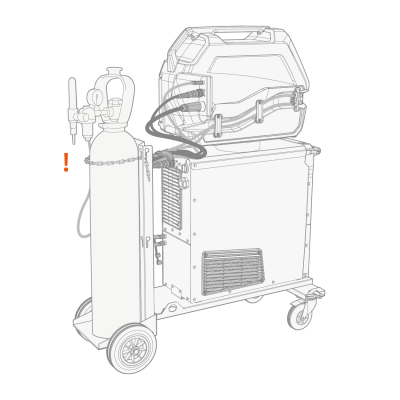

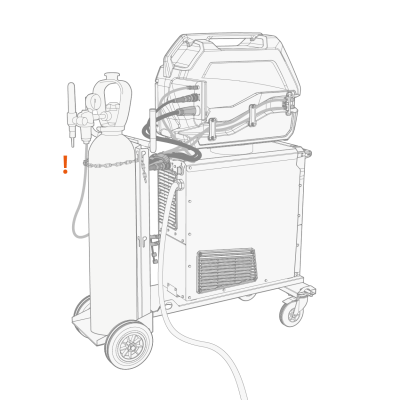

| 5. | Placez la bouteille de gaz sur le support arrière et fixez-la à l'aide de la chaîne livrée avec le chariot. |
Pour tous détails sur le levage de l'équipement, se reporter à la section Équipement de levage.
