Installation du dévidoir avec plaque de montage (X3 WF HD300)

Cette section décrit l'installation du dévidoir X3 HD300 sur le dessus du poste à souder à l'aide de la plaque de montage. La plaque de montage permet au dévidoir de tourner.

Le dévidoir X3 HD300 peut être installé sur le dessus du poste à souder à l'aide de la plaque de montage du dévidoir. Cette méthode n'est pas applicable avec le dévidoir X3 HD200.

Outils nécessaires :

1.

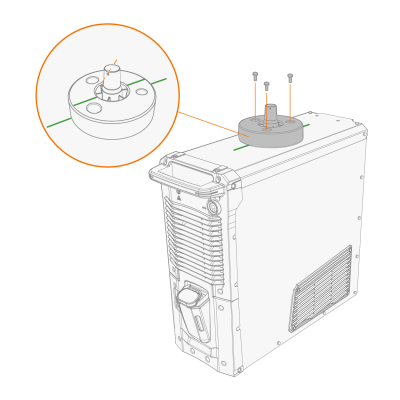

Installer la plaque de montage du dévidoir sur le poste à souder. Veillez à ce que les lignes de positionnement de la plaque de montage et du poste à souder soient alignées.

2.

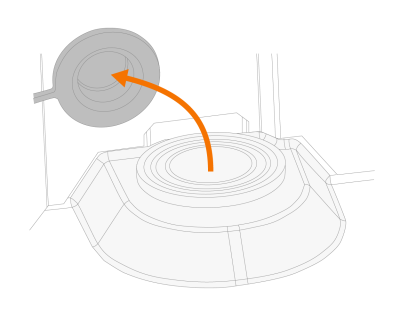

À l'intérieur du dévidoir, retirez le bouchon du couvercle de l'ouverture et placez-le dans le support sur le côté.

3.

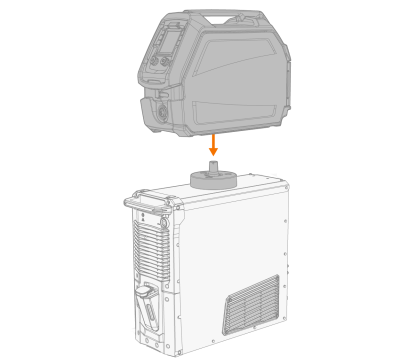

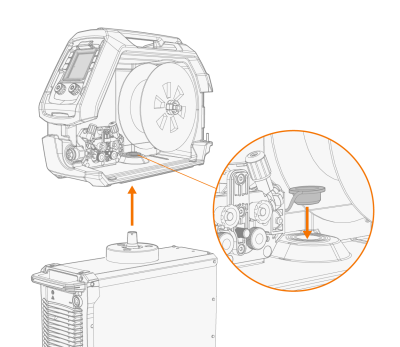

Soulever le dévidoir au dessus du poste à souder, sur la plaque de fixation. Assurez-vous que l'interface de montage s'aligne correctement et que l'arbre passe entièrement dans l'ouverture du dévidoir.

Le dévidoir doit être fixé à l'arbre de la plaque de montage pour garantir un fonctionnement sûr.

4.

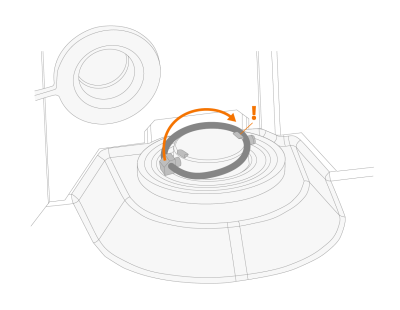

Ouvrez l'armoire du dévidoir et installez la goupille dans les trous de l'arbre de la plaque de montage.

Lorsque le dévidoir est retiré de la plaque de montage et utilisé ailleurs, le bouchon du couvercle d'ouverture doit être remis en place.
