Installation des câbles

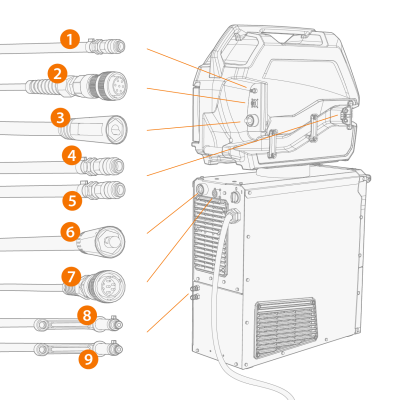

Raccordez les câbles de raccordement d'abord au dévidoir, puis au poste à souder. Pour la description des connecteurs, voir Dévidoir de fil X3.

Outils nécessaires :

Acheminez les câbles le plus proprement possible.

1.

Connecter le câble du courant de soudage (3) au dévidoir. Pousser le câble le plus possible et tourner le connecteur dans le sens horaire pour serrer le câble en place.

Serrer le câble de courant de soudage le plus possible à la main. Une connexion du câble de courant de soudage mal serrée peut provoquer une surchauffe.

2.

Pousser le tuyau du gaz de protection (1) vers son raccord jusqu'à ce qu'il se verrouille.

3.

Raccorder le câble de commande (2) à son connecteur. Faire tourner le collier dans le sens horaire pour le verrouiller en place.

4.

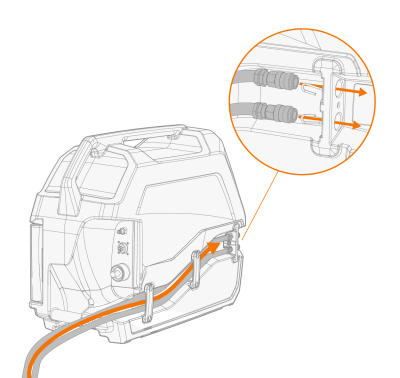

Si vous disposez de l'unité de refroidissement optionnelle, placez les tuyaux de liquide de refroidissement (4, 5) dans le logement situé du côté du dévidoir et les connecteurs dans les ouvertures.

5.

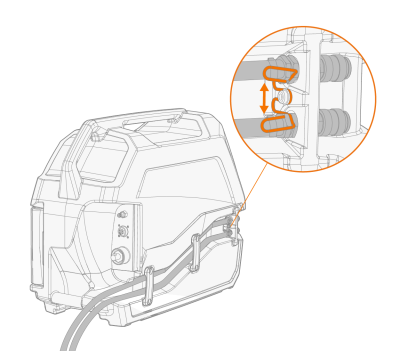

Comprimez la fermeture à ressort pour fixer les connecteurs de tuyaux en place. Après avoir relâché cette attache à ressort, s'assurer qu'elle s'est enclenchée dans les rainures des connecteurs des tuyaux.

6.

Fixer les attaches de câble.

7.

Raccorder le câble du courant de soudage (6) au connecteur plus (+) du poste à souder.

8.

Connecter le câble de commande (7) au poste à souder.

9.

Raccordez le tuyau de gaz de protection à la bouteille de gaz.

10.

Si vous disposez de l'unité de refroidissement optionnelle, raccordez les tuyaux de liquide de refroidissement (8, 9) à l'unité de refroidissement. Les tuyaux sont codés par couleur.

11.

Le cas échéant, fixez les câbles avec le(s) serre-câble(s) fourni(s) en fonction de l'installation de votre équipement. Les serre-câbles permettent de guider les câbles et servent de décharge de traction.

Les câbles de raccordement de 1,5 mètre sont livrés avec un serre-câble fixé à l'extrémité du câble correspondant au poste à souder. Les câbles de raccordement de 5 mètres et plus sont munis de deux serre-câbles, l'un à l'extrémité du poste à souder et l'autre à l'extrémité du dévidoir.

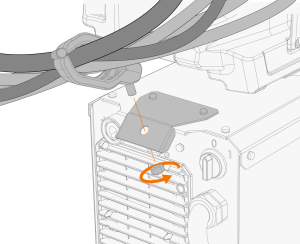

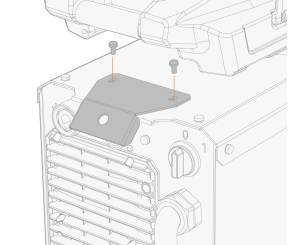

>>  Si le dévidoir est installé au-dessus du poste à souder, le serre-câble attaché peut être fixé au support en option sur le poste à souder (avec l'écrou fourni) :

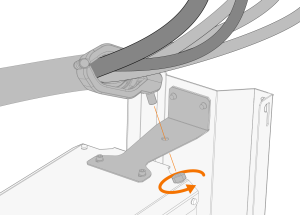

>>  Avec le chariot en option, fixez le serre-câble attaché au support du chariot (avec l'écrou fourni) :

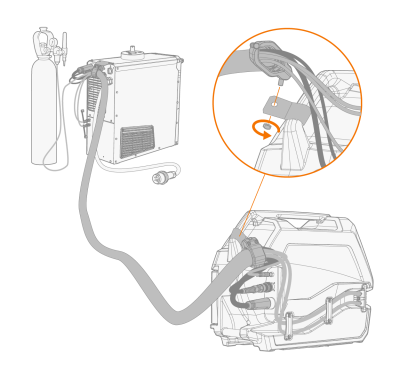

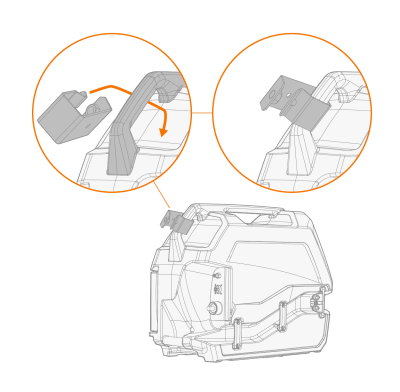

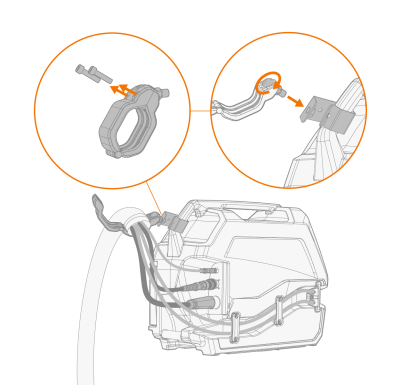

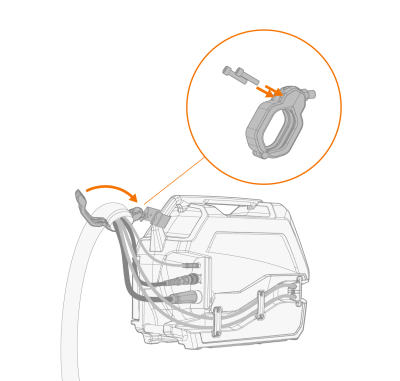

>>  Câbles de 5 mètres et plus : Pour fixer l'extrémité dévidoir du câble de raccordement, placez le support supplémentaire autour de la poignée arrière du dévidoir et fixez-y le serre-câble (avec l'écrou fourni).

Pour raccorder le câble de retour à la terre et le torche de soudage MIG au système, se reporter à Raccord de la torche de soudage et du câble de soudage.

La plupart des applications MIG/MAG et des fils d'apport acheminent le câble de courant de soudage du dévidoir connecté à la borne positive du poste à souder. La polarité peut être sélectionnée en raccordant le câble du courant de soudage et le câble de masse en fonction des connecteurs positifs ou négatifs sur le poste à souder. À cet effet, une rallonge supplémentaire pour le câble du courant de soudage du câble de raccordement est disponible en option.

Vérifier que tous les câbles sont connectés et serrés correctement.

Le câble d'interconnexion chauffe pendant le soudage. Les câbles doivent être manipulés avec précaution juste après le soudage.
