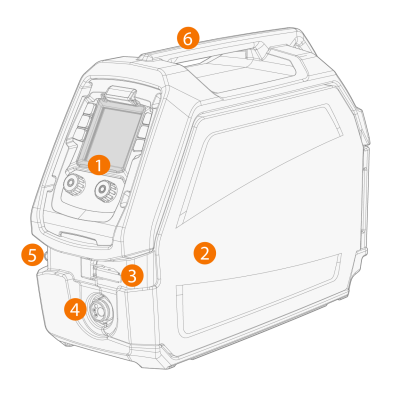

Dévidoir de fil X3
Cette section décrit la structure du dévidoir X3.
|
1.
|
Panneau de commande (et couvercle d'affichage du panneau de commande à charnière) |
>> Pour plus d'informations sur le panneau de commande du dévidoir de fil X3, voir Panneau de commande, commandes, X3.
|
2.
|
Porte du boîtier du dévidoir |
|
Laisser la porte de l'armoire du dévidoir fermée pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laisser également la porte de l'armoire fermée le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir. |
|
3.
|
Loquet de trappe de boîtier de dévidoir |
|
4.
|
Connecteur Euro du câble de soudage |
|
5.
|

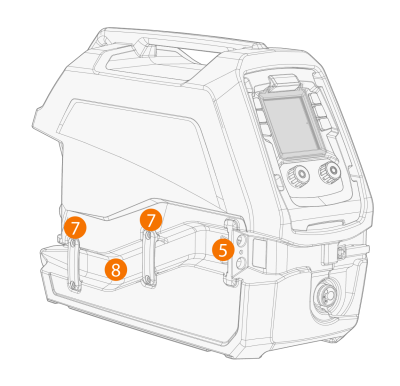

Support du connecteur d'entrée et de sortie du liquide de refroidissement |
|
7.
|
Supports de la gaine du liquide de refroidissement |
|
8.
|
Conduit de liquide de refroidissement. |

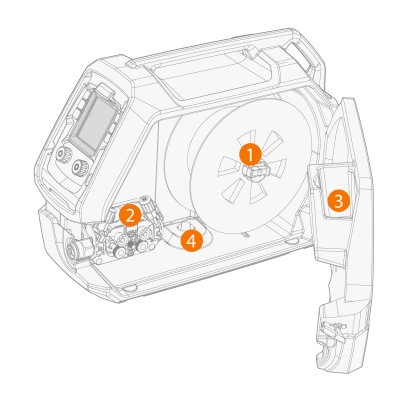

Intérieur du dévidoir (boîtier du dévidoir)
|
1.
|
Support de bobine de fil et moyeu de bobine |
>> Pour plus d'informations sur les bobines de fil, voir Installation et remplacement du fil d’apport et de la bobine de fil.
|
2.
|
Mécanisme des galets du dévidoir |
>> Pour le stockage temporaire de petits objets.
|
4.
|
Ouverture pour la connexion de la plaque de montage |

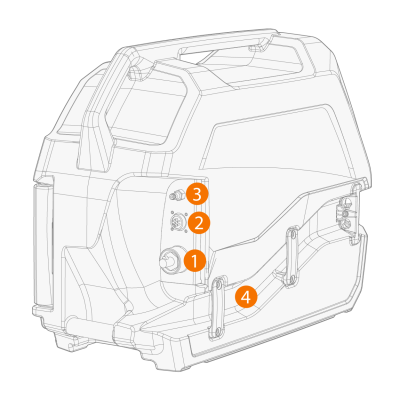

Dévidoir de fil arrière
|
1.
|
Connecteur du câble du courant de soudage |
|
2.
|
Connecteur du câble de commande |
|
3.
|
Connecteur du tuyau de gaz de protection |
|
4.
|
Conduit de liquide de refroidissement. |
Pour l'installation et la connexion des câbles, consultez Câbles de raccordement X3 et Installation des câbles.
