Câbles de raccordement X3

Les câbles de raccordement X3 FastMig sont disponibles en plusieurs longueurs et configurations pour s'adapter à la configuration de votre équipement.

Pour l'installation du faisceau, se reporter à la section Installation des câbles (X3 WF HD300).

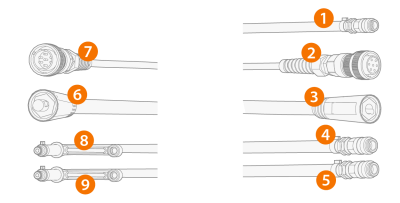

1.

Tuyau de gaz de protection (WF)

2.

Câble de commande (WF)

3.

Câble du courant de soudage (WF)

4.

Tuyau de liquide de refroidissement (sortie/entrée, code couleur) (WF)

5.

Tuyau de liquide de refroidissement (sortie/entrée, code couleur) (WF)

6.

Câble du courant de soudage (PS)

7.

Câble de commande (PS)

8.

Modèles refroidis par eau uniquement : Tuyau de liquide de refroidissement (sortie/entrée, code couleur) (PS)

9.

Modèles refroidis par eau uniquement : Tuyau de liquide de refroidissement (sortie/entrée, code couleur) (PS)

(PS = côté source de puissance du faisceau, WF = côté dévidoir du faisceau.)

Caractéristiques techniques du faisceau

Câble	Taille du câble du courant de soudage	Longueur du faisceau	Refroidissement	Types de connecteur
X37001MG	70 mm2	1,5 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X39501MG	95 mm2	1,5 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37005MG	70 mm2	5 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37010MG	70 mm2	10 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37015MG	70 mm2	15 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37020MG	70 mm2	20 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37025MG	70 mm2	25 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37030MG	70 mm2	30 m	Refroidissement au gaz	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37001MW	70 mm2	1,5 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X39501MW	95 mm2	1,5 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37005MW	70 mm2	5 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37010MW	70 mm2	10 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37015MW	70 mm2	15 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37020MW	70 mm2	20 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37025MW	70 mm2	25 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
X37030MW	70 mm2	30 m	Refroidissement à l'eau :	7 broches (contrôle), snap (eau/gaz), DIX (courant)
