Raccord de la torche de soudage et du câble de soudage
X3 FastMig est conçu pour être utilisé avec les torches de soudage MIG Flexlite GXe de Kemppi. Pour toutes instructions sur l'utilisation des torches Flexlite GXe, se reporter à la page userdoc.kemppi.com.
|
Toujours vérifier que le tube contact, la buse de gaz et la gaine sont adaptés à la tâche. |
Pour raccorder la torche de soudage MIG au dévidoir X3, procédez comme suit :

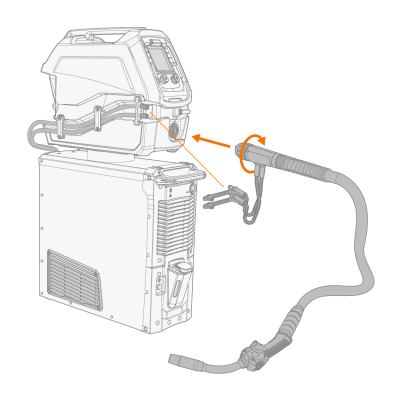

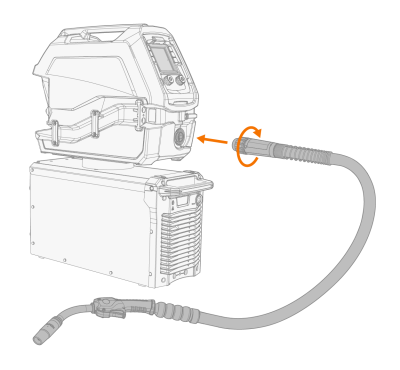

| 1. | Poussez le connecteur de la torche de soudage (Euro) dans le connecteur de la torche du dévidoir (Euro) et serrez le collier à la main. |
| 2. | Si votre installation comprend une puissance de refroidissement avec unité de refroidissement et une torche refroidie à l'eau, raccordez également les tuyaux de liquide à refroidissement liquide. Les tuyaux sont codés par couleur. |
| 3. | Installer et charger le fil d'apport comme décrit dans la section Installation et remplacement du fil d’apport et de la bobine de fil. |
| 4. | Vérifier le débit de gaz. Pour plus d'informations, se reporter à la section Installation de la bouteille de gaz et test du débit de gaz. |

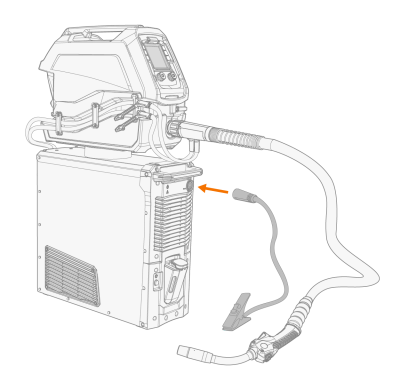

| 5. | Brancher le câble de retour à la terre sur le connecteur (-) du poste à souder situé à l'avant. |
(L'illustration ci-dessus montre différentes options d'installation de l'équipement).
