Installation du dévidoir avec plaque fixe (X3 WF HD200)

Cette section décrit l'installation du dévidoir X3 HD200 sur le dessus du poste à souder à l'aide de la plaque de montage fixe.

Le dévidoir X3 HD200 peut être installé sur le dessus du poste à souder à l'aide de la plaque de montage fixe du dévidoir avec des cadres de protection supplémentaires. Cette méthode n'est pas applicable avec le dévidoir X3 HD300.

Outils nécessaires :

1.

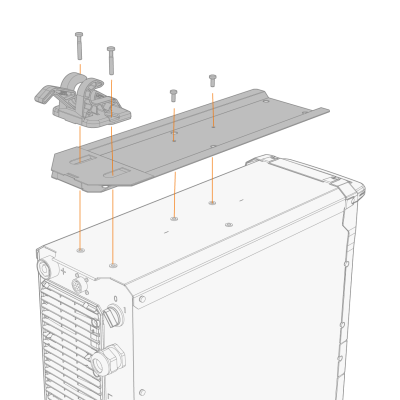

Installez l'ensemble de la plaque de montage fixe du dévidoir sur le poste à souder, le mécanisme de verrouillage à l'arrière.

2.

Installez les cadres de protection sur le dévidoir.

3.

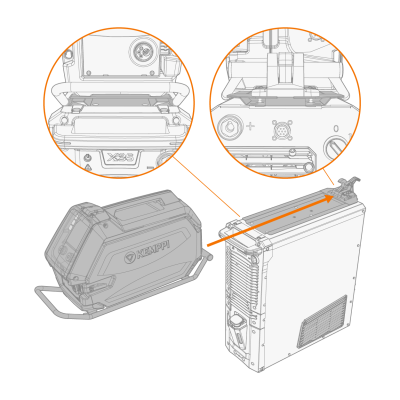

Soulevez le dévidoir au-dessus de la plaque de montage fixe, légèrement vers l'avant. Assurez-vous que l'interface de montage est correctement alignée et poussez le dévidoir vers l'arrière, dans le mécanisme de verrouillage. Les languettes de fixation avant des cadres de protection doivent passer sous les bords avant de la plaque de montage.
