Laitteiston asentaminen X3T4-kärryyn (valinnainen)
4-pyöräinen X3T4-kärry on X3 FastMigin valinnainen lisävaruste, jossa on myös kaasupulloteline.
Katso tämän ohjeen lisäksi myös kärryn mukana toimitetut asennusohjeet.
Tarvittavat työkalut:
|

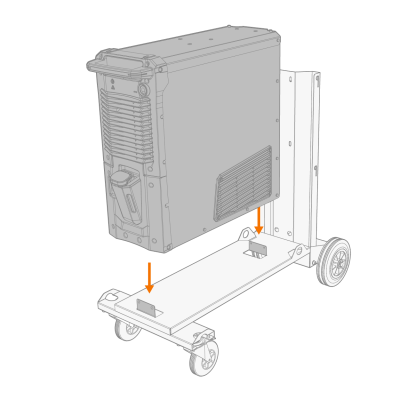

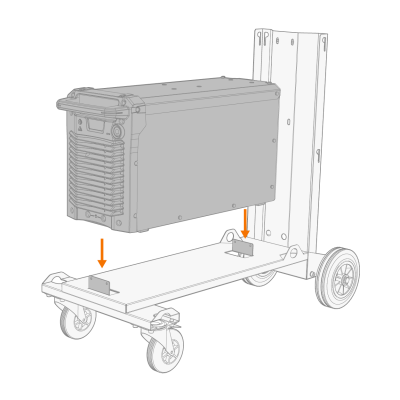

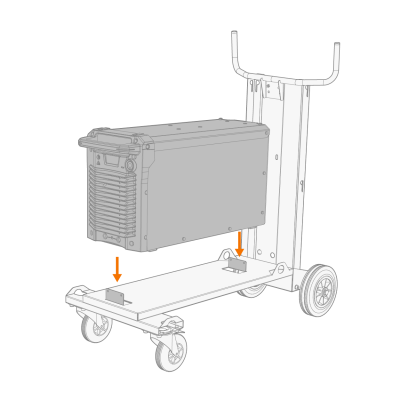

| 1. | Asenna virtalähde kärryyn. |
| 2. | Kiinnitä virtalähde kärryyn. |
>> Kärryn mukana toimitetulla kiinnitystuella:
|

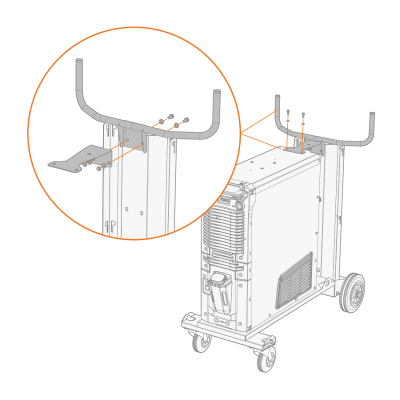

Huomioi myös tankokahvan / kaapelipidikkeen asennus yhdessä kiinnityskannattimen kanssa, kun käytetään vesijäähdytteistä virtalähdettä: Kaapeleiden asennus (X3 WF HD300) tai Kaapeleiden asennus (X3 WF HD200). |

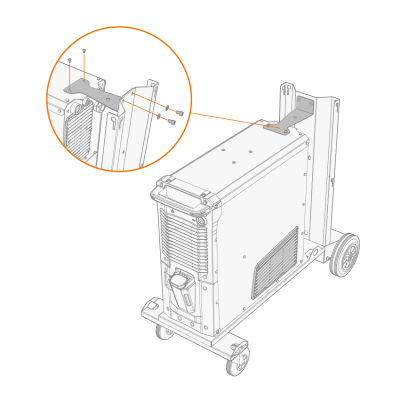

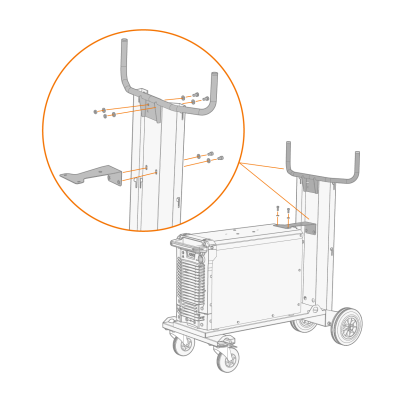

X3-virtalähde, vakiokorkuiset mallit:

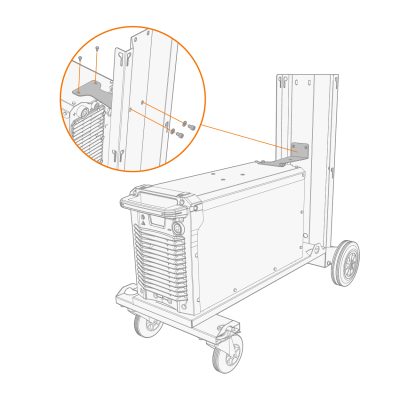

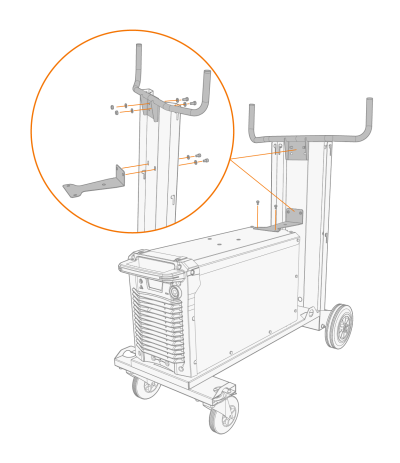

X3-virtalähde, korkeammat monijännitemallit:

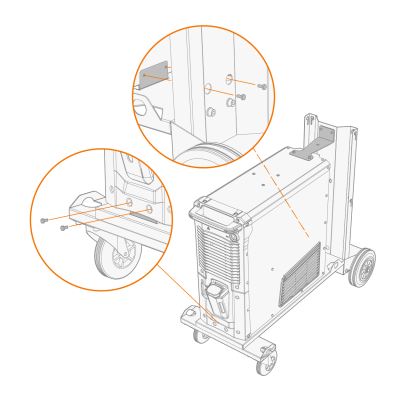

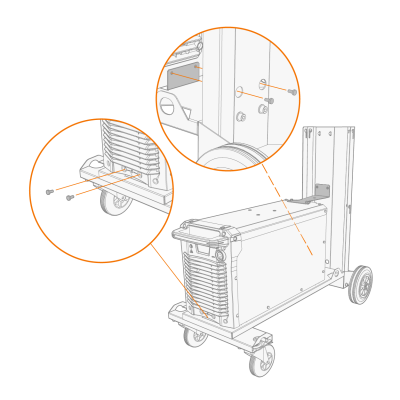

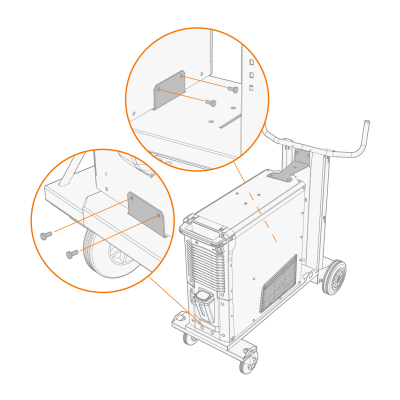

>> Ja kahdella ruuvilla edessä ja kahdella ruuvilla takana (käytä kiinnitystukien mukana toimitettuja ruuveja):
|
|
X3 HD200 -langansyöttölaite voidaan asentaa virtalähteen päälle käyttämällä kiinteää langansyöttölaitteen asennusalustaa ja suojajalaksia. |
|
|
X3 HD300 -langansyöttölaite voidaan asentaa virtalähteen päälle käyttämällä pyöreää langansyöttölaitteen asennusalustaa (mahdollistaa kääntämisen). |
| 3. | Asenna langansyöttölaitteen asennusalusta virtalähteen päälle. |
>> X3 WF HD200: Lisätietoja on kohdassa Langansyöttölaitteen kiinteä asennus (X3 WF HD200).
>> X3 WF HD300: Lisätietoja on kohdassa Langansyöttölaitteen asentaminen asennusalustalla (X3 WF HD300).

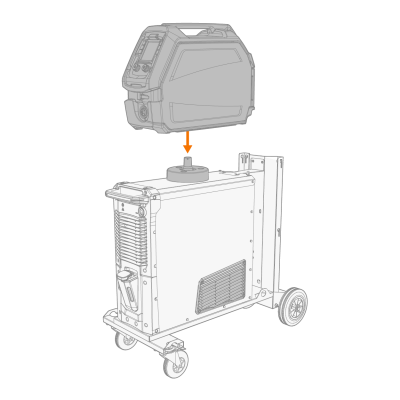

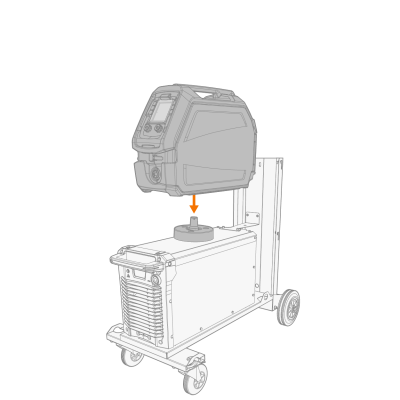

| 4. | Nosta langansyöttölaite virtalähteen ja asennusalustan päälle. |
>> X3 WF HD200: Lisätietoja on kohdassa Langansyöttölaitteen kiinteä asennus (X3 WF HD200).
>> X3 WF HD300: Lisätietoja on kohdassa Langansyöttölaitteen asentaminen asennusalustalla (X3 WF HD300).

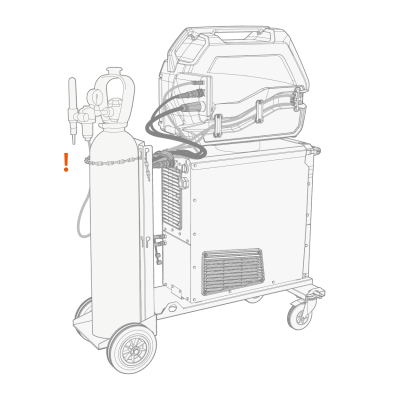

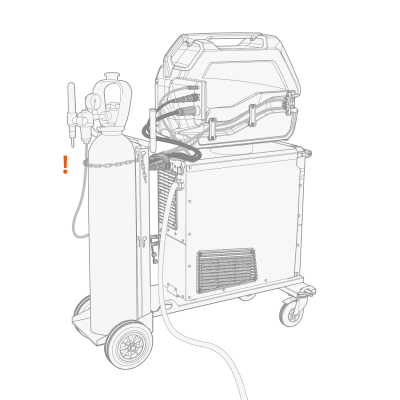

| 5. | Aseta kaasupullo takatelineeseen ja kiinnitä se kärryn mukana toimitetulla ketjulla. |
Laitteiston nostamiseksi, katso kohta Laitteiden nostaminen.
