Langansyöttölaitteen kiinteä asennus (X3 WF HD200)

Tässä luvussa kuvataan X5 Wire Feeder HD200 -langansyöttölaitteen kiinteä asennus virtalähteen päälle.

X3 HD200 -langansyöttölaite voidaan asentaa virtalähteen päälle käyttämällä kiinteää langansyöttölaitteen kiinnityslevyä lisäsuojajalasten kanssa. Tätä menetelmää ei voida soveltaa X3 HD300 -langansyöttölaitteeseen.

Tarvittavat työkalut:

1.

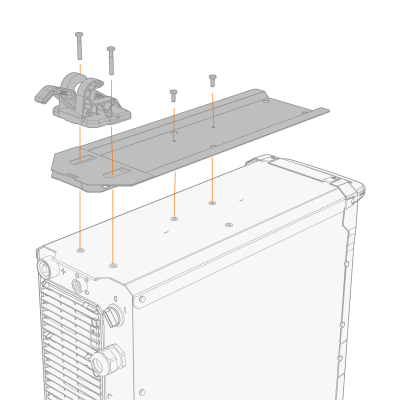

Asenna kiinteä langansyöttölaiteen asennuskokoonpano virtalähteeseen, lukitusmekanismi taakse.

2.

Asenna suojajalakset langansyöttölaitteeseen.

3.

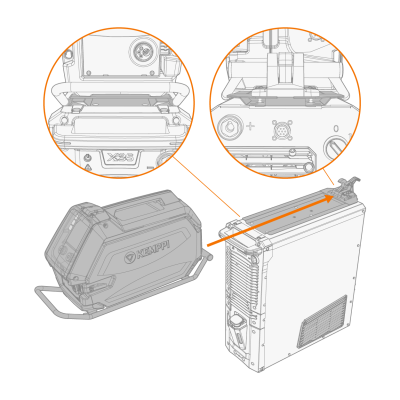

Nosta langansyöttölaite kiinteän asennusalustan päälle, hieman eteenpäin. Varmista, että kiinnitysliitäntä kohdistuu oikein, ja työnnä langansyöttölaite taaksepäin lukitusmekanismiin. Suojajalasten etukiinnityskielekkeiden on mentävä asennusalustan etureunojen alle.
