Langansyöttölaitteen asentaminen asennusalustalla (X3 WF HD300)

Tässä osiossa kuvataan X3 HD300 -langansyöttölaitteen asentaminen virtalähteen päälle asennusalustaa käyttäen. Asennusalusta mahdollistaa langansyöttölaitteen kääntymisen.

X3 HD300 -langansyöttölaite voidaan asentaa virtalähteen päälle langansyöttölaitteen kiinnitysalustan avulla. Tätä menetelmää ei voida soveltaa X3 HD200 -langansyöttölaitteeseen.

Tarvittavat työkalut:

1.

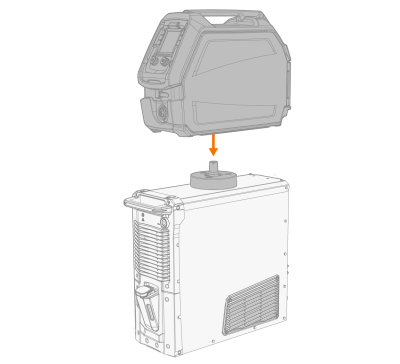

Asenna langansyöttölaitteen asennusalusta virtalähteen päälle. Varmista, että asennusalustassa ja virtalähteessä olevat asemointiviivat ovat samassa linjassa.

2.

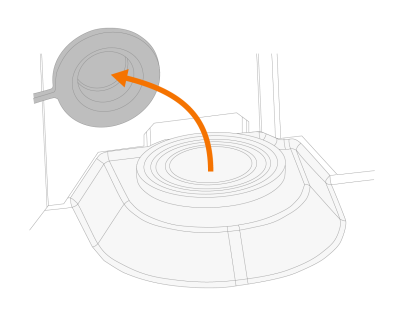

Irrota langansyöttölaitteen sisältä aukon suojustulppa ja aseta se sivussa olevaan pidikkeeseen.

3.

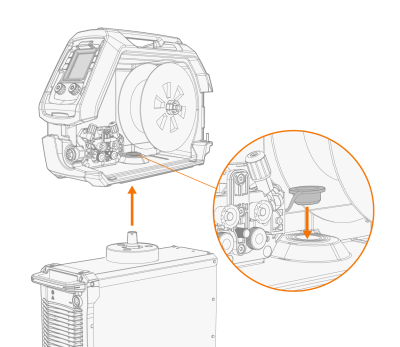

Nosta langansyöttölaite virtalähteen ja asennusalustan päälle. Varmista, että asennusliitäntä on oikein kohdakkain ja että tappi menee kokonaan langansyöttölaitteessa olevan aukon läpi.

Langansyöttölaite on lukittava asennuslevyn tappiin turvallisen käytön varmistamiseksi.

4.

Avaa langansyöttökotelo ja asenna lukitussokka asennuslevyn tapissa olevien reikien läpi.

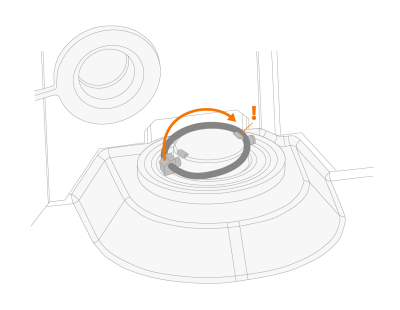

Kun langansyöttölaite irrotetaan asennusalustasta ja otetaan käyttöön muualla, aukon suojatulppa on asetettava uudelleen paikalleen.
